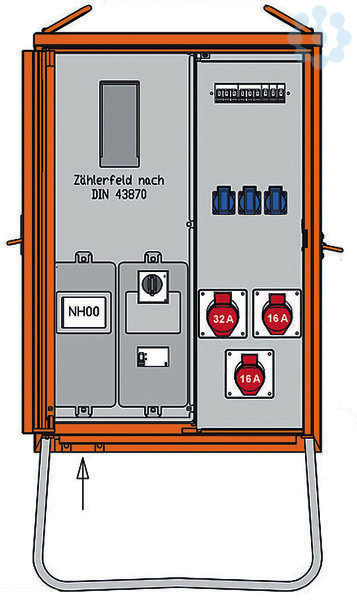

Anschlussverteilerschrank 22kVA mit Zählerplatz, RCD Typ B, 5 LS, 3 CE
Verpackungseinheiten
| 1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
Anschlussleistung: 22kVA
nach IEC61439-4
und DIN/VDE 43868/1
Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Messeinrichtung Schutzart: IP 54

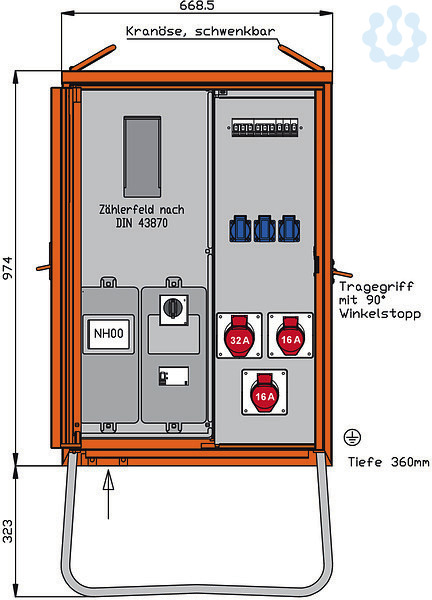

Größe ca.: 974 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss:
1 NH00-Sicherungslasttrennschalter 63A
mit Bügelklemmen 10-50qmm
Messung:
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
Abgang / Absicherung:
1 Leistungsschalter 3P 32A
mit thermisch-magnetischem Auslöser
1 RCD-Schutzschalter 4P 40A/30mA -B-
1 CEE-Anbaudose 32A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
3 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Merkmale
| Marke | Walther |
| Hersteller Type | WAV0100R1 |
| EAN | 4015609061105 |
| Fegime | 7681065 |
| Artikelklasse | Baustromverteiler |
| Anschlussleistung | 22 W |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 1 |
| Anzahl der Fehlerstrom-Schutzschalter 300 mA | 0 |
| Anzahl der Leitungsschutzschalter | 5 |
| Anzahl der Pole Hauptschalter | 3 |
| Anzahl der Zählerfelder | 1 |
| Ausführung | Anschlussverteilerschrank |
| Bemessungsspannung | 230/400 V V |
| Bemessungsstrom | 32 A |
| Breite | 669 mm |
| Hauptschalter | sonstige |
| Hauptschalter-Bemessungsstrom | 32 A |
| Höhe | 1297 mm |
| Schutzart (IP) | IP44 |
| Tiefe | 360 mm |
| Werkstoff des Gehäuses | Stahl |
| Anzahl der Fehlerstrom-Schutzschalter 10 mA | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 13 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 15 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 23 | 0 |
| Anzahl der Steckdosen Schweizer Norm Typ 25 | 0 |
| UNSPSC V24 | 39121101 |
| eClass 10.1 | 27142605 |
| Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE) | 0 |
| Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE) | 0 |
| Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE) | 0 |
| Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE) | 0 |
| Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N) | 0 |
| Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE) | 0 |
| Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE) | 2 |
| Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE) | 0 |
| Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE) | 0 |
| Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE) | 1 |
| Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE) | 0 |
| Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE) | 0 |
| Anzahl der Fehlerstrom-Schutzschalter 100 mA | 0 |
| Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F) | 3 |
| Fehlerstrom-Typ | B |
| Geeignet nach IEC/EN 61439-4 | Ja |
| Notschalter | Nein |
| Zolltarifnummer | 85371098 |
| RoHS-konform | CONFORM |
