Dezentraler Aktor mit Sensoreingäng en
5402355
PL-SAM2L
31200001
auf Anfrage
je
1 Stück
Wird für Sie bestellt
Verpackungseinheiten
1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung

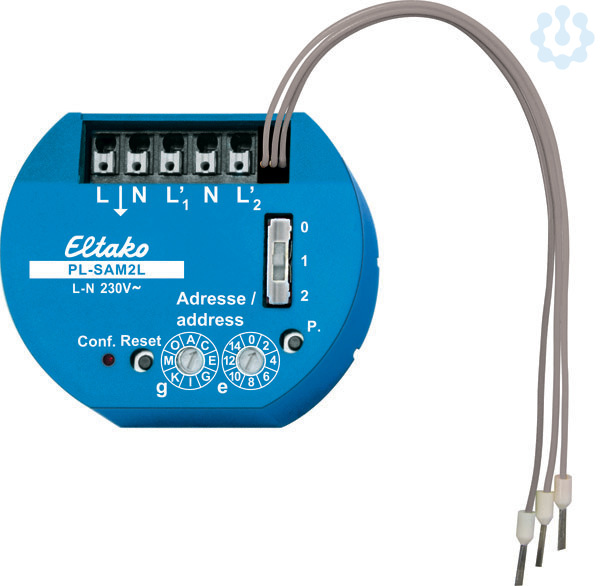

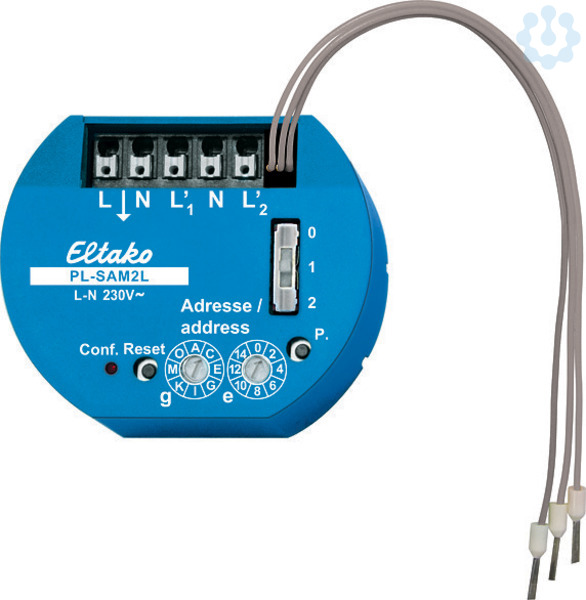

Powerline-Aktor mit 2 Kanälen. 53x43mm, 25mm tief, für Montage in 58mm-Schalterdosen. Als Stromstoßschalter oder Relais verwendbar. 1+1 Schließer nicht potenzialfrei 5A/250V AC, Glühlampen 1000 Watt. 2 Sensoreingänge mit interner Kleinspannung. Stand-by-Verlust nur 0,5 Watt. Zum Steuern und Schalten an gleicher Stelle. Nur potenzialfreie Schaltelemente verwenden. Interne Kleinspannung an den Sensoreingängen. Für die Adresszuweisung befinden sich auf der Vorderseite zwei Drehschalter: Der linke Drehschalter bestimmt die Gruppenadresse g mit 16 alphabetischen Werten von A bis P. Der rechte Drehschalter bestimmt die Elementadresse e mit 16 numerischen Werten von 0 bis 15. Oberhalb davon befindet sich ein Schiebeschalter als Konfigurationsschalter mit den Stellungen 0, 1 und 2. Stellung 0: Sensoreingänge wirken als Taster (Stromstoßschalter). Stellung 1: Sensoreingänge wirken als Schließer (Relais). Stellung 2: Sensoreingänge wirken als Öffner (Relais). Über die PC-Software SIENNA-Professional kann auf alle Einträge und Konfigurationen auch über das Stromnetz zugegriffen werden. Damit kann auch eine weitere Konfiguration eingestellt werden, die über die Drehschalter nicht verfügbar ist: Stellung 3: Sensoreingang wirkt als Öffner (Relais invers). Links von den Drehschaltern befindet sich eine rote LED, welche alle Aktivitäten anzeigt. Daneben befindet sich die Reset-Taste und rechts davon ein Service Pin. Funktionen gemäß Bedienungsanleitung. Die oben liegenden Anschlussklemmen sind Steckklemmen für Leiterquerschnitte von 0,2mm² bis 1,5mm². Daneben befinden sich drei Litzen mit Aderendhülsen für die zwei Steuereingänge mit interner Kleinspannung.
Merkmale
Marke | Eltako |
Hersteller Type | PL-SAM2L |
Herstellerartikelnummer | 31200001 |
EAN | 4010312316672 |
Fegime | 5402355 |
Artikelklasse | Bussystem-Schaltaktor |
Andere Bussysteme | ohne |
Bussystem Funkbus | Nein |
Bussystem KNX | Nein |
Bussystem LON | Nein |
Bussystem Powernet | Ja |
Funk bidirektional | Nein |
Mit LED-Anzeige | Ja |
Montageart | Unterputz |
Vor Ort-/Handbedienung | Ja |
Bemessungsbetriebsspannung | 230...230 V |
Bemessungsstrom | 5 A |
Geeignet für C-Last | Ja |
Max. Anzahl der Schaltausgänge | 2 |
Max. Schaltleistung | 1000 W |
Modulare Erweiterungsmöglichkeit | Nein |
Verschiedene Phasen anschließbar | Nein |
Busmodul abnehmbar | Nein |
Max. Schaltstrom | 5 A |
Ausgangsleistung | 1000 W |
Mit Busankopplung | Ja |
Min. Tiefe der Gerätedose | 25 mm |
UNSPSC V24 | 39121552 |
eClass 10.1 | 27143125 |
Bussystem KNX-RF (Funk) | Nein |
Leistungsaufnahme | 0.5 VA |
Zolltarifnummer | 85269200 |
RoHS-konform | CONFORM |
