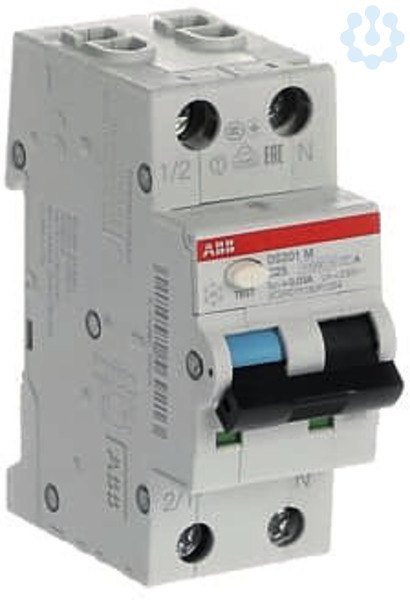

Artikelbild
Abbildung ähnlich
ABB

FI/LS-Schalter 1-polig+N Typ A 10kA Ch. B 16A 30mA

1343775 DS201MA-B16/0,03 2CSR275180R1165
auf Anfrage
je 1 Stück
Sofort verfügbar: 57 Stück

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis

zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit IΔn ≤ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).

Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz.

Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 10 kA.

RCBO DS201 MA Typ A ist 1-polig geschützt (LS), 2-polig schaltend.

Merkmale

Marke ABB
Hersteller Type DS201MA-B16/0,03
Herstellerartikelnummer 2CSR275180R1165
EAN 8012542035817
Fegime 1343775
Artikelklasse Kombination FI-Schalter/Leitungsschutzschalter
Anzahl der abgesicherten Pole 1
Auslösecharakteristik B
Bemessungsabschaltvermögen nach EN 61009 10 kA
Bemessungsabschaltvermögen nach IEC 60947-2 15 kA
Bemessungsfehlerstrom 0.03 A
Bemessungsspannung 240 V
Bemessungsstrom 16 A
Energiebegrenzungsklasse 3
Fehlerstrom-Typ A
Frequenz 50/60 Hz Hz
Mitschaltender Neutralleiter Ja
Polzahl (gesamt) 2
Verschmutzungsgrad 2
Abschaltcharakteristik unverzögert
Breite in Teilungseinheiten 2
Einbautiefe 69 mm
Fehlauslöseschutz Nein
Mit Verriegelungsvorrichtung Nein
Schutzart (IP) IP20
Spannungsart AC
Überspannungskategorie 3
Bemessungsisolationsspannung Ui 500 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Umgebungstemperatur während des Betriebs -25...55 °C
eClass 10.1 27142207
UNSPSC V24 39121602
Bemessungsschaltvermögen Icn nach EN 61009-1 10
Unterputzmontage Nein
Verlustleistung 4.5 W
Zolltarifnummer 85363030
RoHS-konform CONFORM
