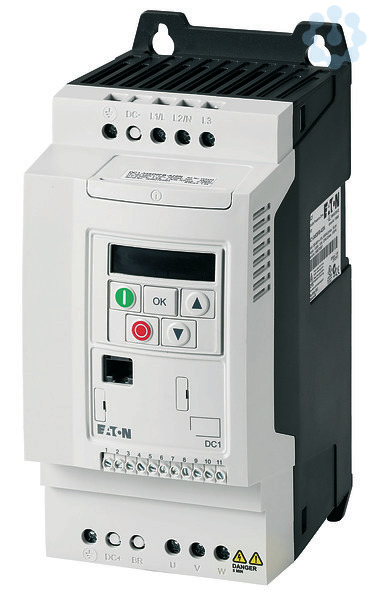

Frequenzumrichter, 400 V AC, 3-phas ig, 5.8 A, 2.2 kW, IP20/NEMA 0, Fun
8665932
DC1-345D8FB-A20CE1
185752
auf Anfrage
je
1 Stück
Wird für Sie bestellt
Verpackungseinheiten
1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung
Frequenzumrichter, Typkenner: DC1, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Bemessungsbetriebsstrom bei 150 % Überlast: Ie = 5.8 A, Hinweis: Bemessungsbetriebsstrom bei einer Schaltfrequenz von 16 kHz und einer Umgebungstemperatur von +50 °C, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1 bei 50 Hz bzw. 1800 min-1 bei 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 400 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 2.2 kW, 150 % Überlast: IM = 5 A, Zugeordnete Motorleistung Hinweis: bei 440 - 480 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 3 HP, Zugeordnete Motorleistung 150 % Überlast: IM = 4.8 A, Schutzart: IP20/NEMA 0, Schnittstelle/Feldbus (eingebaut): OP-Bus (RS485)/Modbus RTU, CANopen®, Feldbusanschaltung (optional): SmartWire-DT, Ausstattung: Funkentstörfilter, Brems-Chopper, 7-Segment-Anzeige, Baugröße: FS2, Normen und Bestimmungen: Allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3, Anforderungen an die Sicherheit: IEC/EN 61800-5-1
Merkmale
Marke | Moeller Eaton |
Hersteller Type | DC1-345D8FB-A20CE1 |
Herstellerartikelnummer | 185752 |
EAN | 4015081812516 |
Fegime | 8665932 |
Artikelklasse | Frequenzumrichter =< 1 kV |
Ausgangsphasenzahl | 3 |
Eingangsphasenzahl | 3 |
Einsatz im Industriebereich zulässig | Ja |
Einsatz im Wohn- und Gewerbebereich zulässig | Ja |
Max. Ausgangsfrequenz | 500 Hz |
Max. Ausgangsspannung | 500 V |
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 2,2 kW |
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 2,2 kW |
Mit Bedienelement | Ja |
Nennausgangsstrom I2N | 5,8 A |
Netzfrequenz | 50/60 Hz Hz |
Netzspannung | 380...480 V |
Relative symmetrische Netzfrequenztoleranz | 10 % |
Relative symmetrische Netzspannungstoleranz | 10 % |
4-Quadrantenbetrieb möglich | Nein |
Art des Umrichters | U-Umrichter |
Breite | 107 mm |
Bremschopper integriert | Ja |
Höhe | 231 mm |
Mit PC-Anschluss | Ja |
Mit optischer Schnittstelle | Nein |
Schutzart (IP) | IP20 |
Tiefe | 152 mm |
Anzahl der HW-Schnittstellen Industrial Ethernet | 0 |
Anzahl der HW-Schnittstellen USB | 0 |
Anzahl der HW-Schnittstellen parallel | 0 |
Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
Anzahl der HW-Schnittstellen seriell TTY | 0 |
Anzahl der HW-Schnittstellen sonstige | 0 |
Anzahl der Schnittstellen PROFINET | 0 |
Anzahl der analogen Ausgänge | 1 |
Anzahl der analogen Eingänge | 2 |
Anzahl der digitalen Ausgänge | 1 |
Anzahl der digitalen Eingänge | 4 |
Schutzart (NEMA) | sonstige |
Unterstützt Protokoll für AS-Interface Safety at Work | Nein |
Unterstützt Protokoll für ASI | Nein |
Unterstützt Protokoll für BACnet | Nein |
Unterstützt Protokoll für CAN | Ja |
Unterstützt Protokoll für Data-Highway | Nein |
Unterstützt Protokoll für DeviceNet | Nein |
Unterstützt Protokoll für DeviceNet Safety | Nein |
Unterstützt Protokoll für EtherNet/IP | Ja |
Unterstützt Protokoll für Foundation Fieldbus | Nein |
Unterstützt Protokoll für INTERBUS | Nein |
Unterstützt Protokoll für INTERBUS-Safety | Nein |
Unterstützt Protokoll für KNX | Nein |
Unterstützt Protokoll für LON | Nein |
Unterstützt Protokoll für MODBUS | Ja |
Unterstützt Protokoll für PROFIBUS | Nein |
Unterstützt Protokoll für PROFINET CBA | Nein |
Unterstützt Protokoll für PROFINET IO | Nein |
Unterstützt Protokoll für PROFIsafe | Nein |
Unterstützt Protokoll für SERCOS | Nein |
Unterstützt Protokoll für SUCONET | Nein |
Unterstützt Protokoll für SafetyBUS p | Nein |
Unterstützt Protokoll für TCP/IP | Nein |
Unterstützt Protokoll für sonstige Bussysteme | Ja |
Zolltarifnummer | 85044084 |
RoHS-konform | CONFORM |
