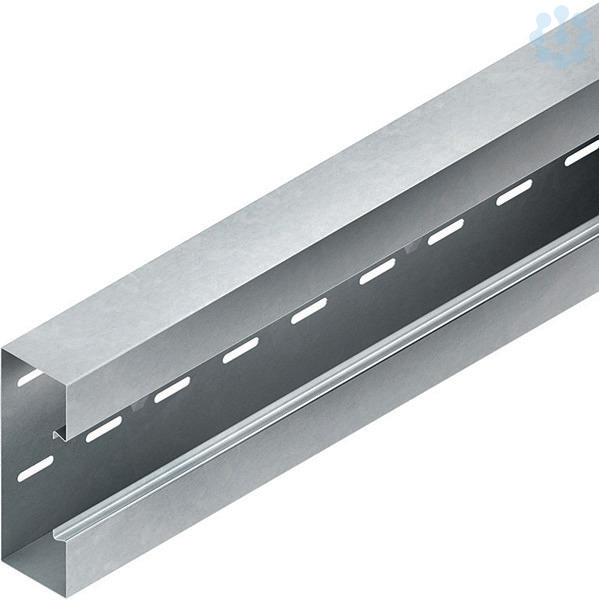

GK-Unterteil einzügig symmetrisch 133x70x2000 mm, De-Öffnung 78 mm Stahl,
7715450
GKU133-78T70VW
1-GKU133-78T70VW
auf Anfrage
je
1 Meter
Sofort verfügbar: 79 Meter
Verpackungseinheiten
1 Meter | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Meter |
Bestellschritt | 1 Meter |
Beschreibung

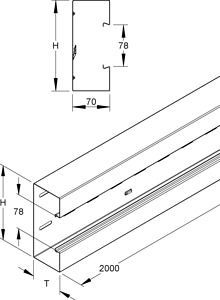

Gerätekanalunterteil, einzügig symmetrisch, mit Schlaufen und rückwärtiger Befestigungslochung zur flexiblen Montage auf Wand oder Wandkonsole, durchgehende Schlaufen zur Aufnahme von Trennprofilen im Rückenteil, Sichtflächen in RAL Farbton gemäß Herstellerkatalog elektrostatisch pulverbeschichtet, Gerätemontage im Leitungszug mit einrastbarer Gerätedose für Einbauprogramme mit 80 mm Abdeckrahmen und 60 mm Befestigungsspur, Geräteeinbau ohne Lochblenden, einschließlich 3 Kabelhalteklammern GKF 78 je 2 m Lieferlänge, für den Potentialausgleich zwei Stoßstellenverbinder GSVA... je Stoßstelle, bitte gesondert bestellen. VDE zertifiziert! Bei der Montage ist darauf zu achten, dass die Schlaufenöffnungen nach oben zeigen. Um einen festen Sitz des Deckels zu erzielen, müssen die Kabelhalteklammern GKF... im Abstand von 0,6 m - 0,7 m im Kanalunterteil eingesetzt werden. Abmessungen (ca. Maße) Höhe H x Tiefe T : 133 x 70 mm Deckelöffnung : 78 mm zweireihige horizontale Rückenlochung : 7 x 33 mm mittiger Lochabstand : 62,5 mm Reihenabstand : 75 mm vertikale Rückenlochung : 7 x 33 mm mittiger Lochabstand : 500 mm Schlaufenabstand Rastermaß : 250 mm Lieferlänge L : 2000 mm Nutzbarer Querschnitt : 8062 mm² Farbton : verkehrsweiß RAL : 9016 (ähnlich) Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Merkmale
Marke | Niedax |
Hersteller Type | GKU133-78T70VW |
Herstellerartikelnummer | 1-GKU133-78T70VW |
EAN | 4013339206179 |
Fegime | 7715450 |
Artikelklasse | Geräteeinbaukanal |
eClass 10.1 | 27401201 |
UNSPSC V24 | 39131704 |
Antibakterielle Behandlung | Nein |
Anzahl der Oberteile | 1 |
Anzahl der steckbaren Trennwände | 1 |
Ausführung Rückwand (Innenseite) | gelocht |
Bauform rechteckig | Ja |
Breite | 133 mm |
Einsatztemperatur | -5...60 °C |
Farbe | weiß |
Halogenfrei | Ja |
Länge | 2000 m |
Mit Kabelhalteklammer | Ja |
Mit Kanalverbinder | Nein |
Mit Schutzfolie | Ja |
Montageart der Oberteile | innenliegend |
Montagelochung im Boden | Ja |
Nutzbarer Querschnitt | 8062 mm² |
Oberflächenschutz | bandverzinkt und beschichtet |
Oberteilbreite 1 | 78 mm |
Oberteile mitgeliefert | Nein |
RAL-Nummer | 9016 |
Schutzart (IP) | IP20 |
Symmetrisch | Ja |
Tiefe | 70 mm |
Werkstoff | Stahl |
Werkstoffgüte | sonstige |
Farbausführung | verkehrsweiß |
Zolltarifnummer | 73089059 |
