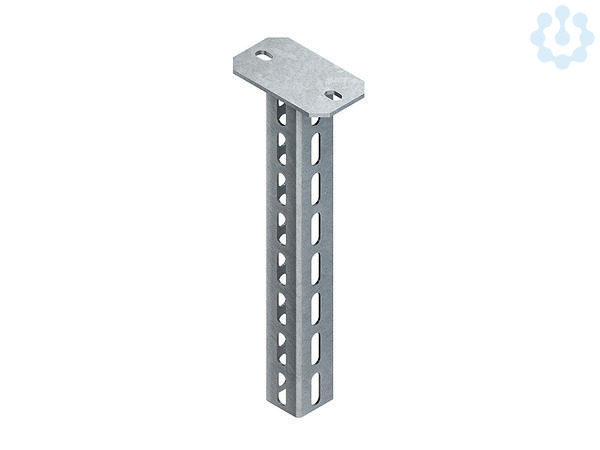

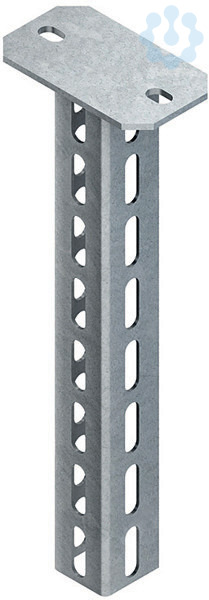

Hängestiel U-Profil 50x50x500mm feuerverzinkt DIN EN ISO 1461
2851198
HU5050/500
1-HU5050/500
auf Anfrage
je
1 Stück
Sofort verfügbar: 47 Stück
Verpackungseinheiten
1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung

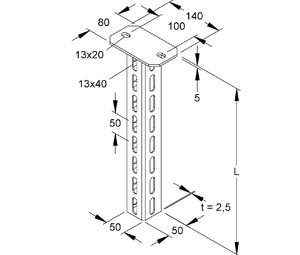

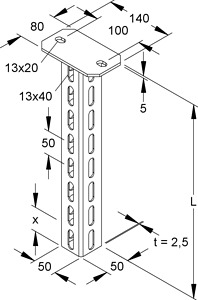

Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 5050/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 50.50 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! VDE zertifiziert! für Ausleger : KTAL... KTAM... KTA... für Ausleger : KTAS 100 - 400 (Funktionserhalt/KFO) für Ausleger : KTA 100 - 600 (Funktionserhalt/MLAR) Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 80 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil : 50 x 50 x 50 mm Materialstärke t : 2,5 mm dreiseitige Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 505 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Merkmale
Marke | Niedax |
Hersteller Type | HU5050/500 |
Herstellerartikelnummer | 1-HU5050/500 |
EAN | 4013339858781 |
Fegime | 2851198 |
Artikelklasse | Hängestiel für Kabeltragsystem |
Ausführung | U-Profil |
Länge | 505 m |
Profilbreite | 50 mm |
Profilhöhe | 50 mm |
Rostfreier Stahl, gebeizt | Nein |
Tragfähigkeit | 4 kN |
Werkstoff | Stahl |
Werkstoffgüte | sonstige |
Geeignet für Funktionserhalt | Ja |
eClass 10.1 | 27400508 |
UNSPSC V24 | 39131705 |
Gewicht | 1.65 g |
Oberflächenschutz | feuerverzinkt |
Zolltarifnummer | 73089059 |
RoHS-konform | NOT_RELEVANT |
