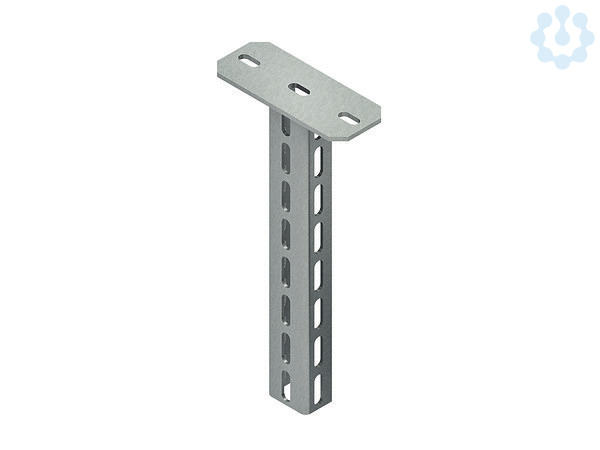

Hängestiel U-Profil 60x40x600mm feuerverzinkt DIN EN ISO 1461
2646407
HU6040/600
1-HU6040/600
auf Anfrage
je
1 Stück
Wird für Sie bestellt
Verpackungseinheiten
1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung

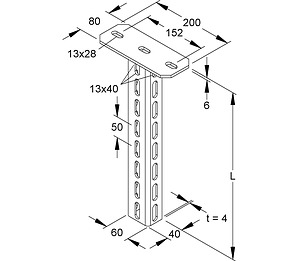

Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 6040/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 60.40 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! VDE zertifiziert! für Ausleger : KTAL... KTAM... KTA... KTAS... für Ausleger : KTAS 100 - 400 (Funktionserhalt/KFO) Abmessungen (ca. Maße) Kopfplatte L x B x t : 200 x 80 x 6 mm Befestigungslochung : 13 x 28 mm mittiger Abstand : 152 mm U-Profil : 40 x 60 x 40 mm Materialstärke t : 4 mm dreiseitige Profillochung, einreihig : 13 x 40 mm mittiger Abstand : 50 mm Gesamtlänge L : 606 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Merkmale
Marke | Niedax |
Hersteller Type | HU6040/600 |
Herstellerartikelnummer | 1-HU6040/600 |
EAN | 4013339891504 |
Fegime | 2646407 |
Artikelklasse | Hängestiel für Kabeltragsystem |
Ausführung | U-Profil |
Länge | 606 m |
Profilbreite | 40 mm |
Profilhöhe | 60 mm |
Rostfreier Stahl, gebeizt | Nein |
Tragfähigkeit | 6 kN |
Werkstoff | Stahl |
Werkstoffgüte | sonstige |
Geeignet für Funktionserhalt | Ja |
eClass 10.1 | 27400508 |
UNSPSC V24 | 39131705 |
Gewicht | 2.78 g |
Oberflächenschutz | feuerverzinkt |
Zolltarifnummer | 73089059 |
RoHS-konform | NOT_RELEVANT |
