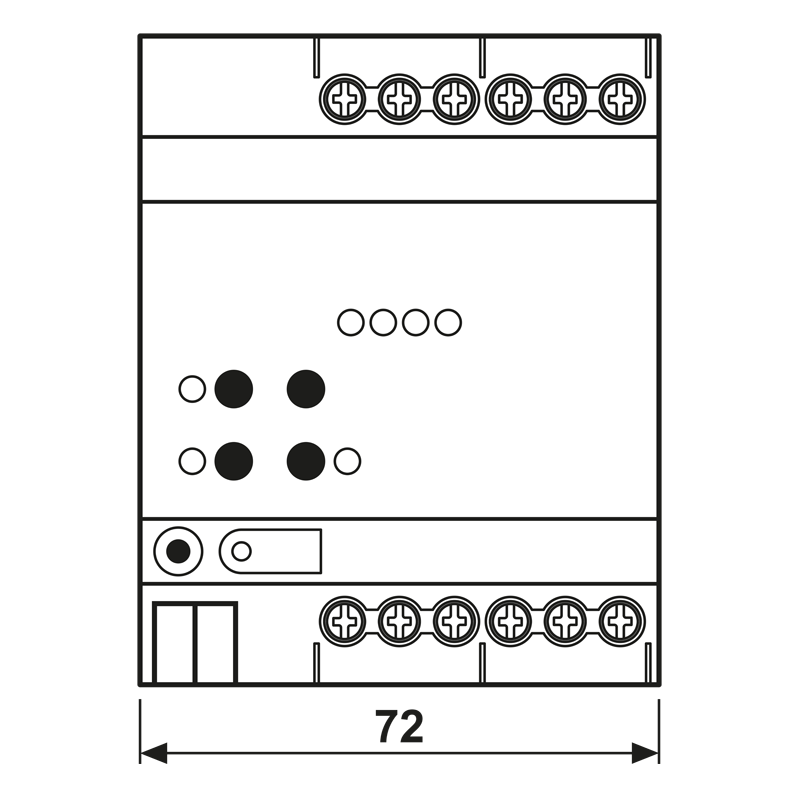

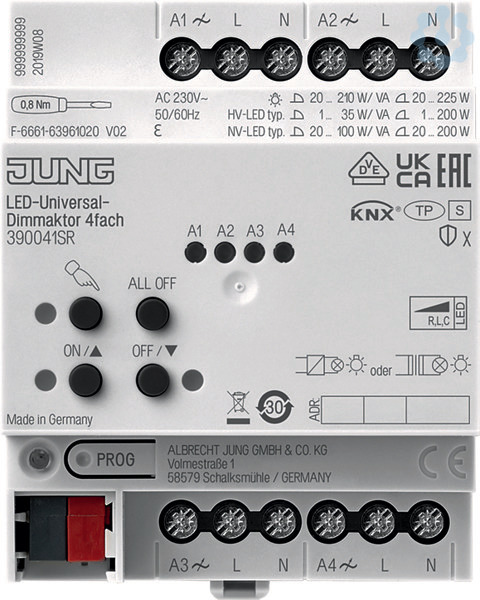

KNX LED-Universal-Dimmaktor 4fach

1 x 855 W

REG-Gehäuse 4 TE

mit elektronischer Handbetätigung und LED-Statusanzeige

Projektierung und Inbetriebnahme mit ETS5 oder neuer

ETS-Produktfamilie Beleuchtung

Produkttyp Dimmer

Bestimmungsgemäßer Gebrauch

Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen

Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler

Produkteigenschaften

Ausgänge manuell bedienbar, Baustellenbetrieb

Rückmeldung im Handbetrieb und im Busbetrieb

Sperren einzelner Ausgänge per Hand oder Bus

Statusrückmeldung

KNX Data Secure kompatibel ab ETS 5.7.3

Updatefähig mit ETS Service-App

Eigenschaften Dimmbetrieb

Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips

Leerlauf-, kurzschluss- und übertemperatursicher

Meldung bei Kurzschluss, Spannungsausfall und Überlast

Rückmeldung des Schaltzustandes und des Dimmwertes

Parametrierbares Einschalt- und Dimmverhalten

Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung

Lichtszenenbetrieb

Statusanzeige der Ausgänge über LED

Betriebsstundenzähler

Spannungsausfall länger als ca. 5 Sekunden führt zum Ausschalten des Dimmaktors. Je nach Parametereinstellung wird die angeschlossene Last nach Spannungswiederkehr neu eingemessen.

Erhöhung der Ausgangsleistung durch Parallelschalten mehrerer Ausgänge möglich

Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich

Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U

Eigenschaften Logik

Logikgatter

Umsetzer (Konvertierung)

Sperrglied

Vergleicher

Grenzwertschalter

Nennspannung: AC 110 ... 230 V ~

Netzfrequenz: 50/60 Hz

Verlustleistung: max. 7 W

Standby-Leistung: ca. 0,16 W pro Kanal

Umgebungstemperatur: −5 ... +45 °C

Lager-/Transporttemperatur: −25 ... +70 °C

Lampenlasten

Anschlussleistung 230 V je Ausgang

Wird die Nennspannung auf 110 V reduziert, halbieren sich die Lampenlasten.

Phasenanschnitt

Glüh- / HV-Halogenlampen 20 ... 210 W

Induktive Trafos: 20 ... 210 VA

Elektronische Trafos: 20 ... 210 W

NV-LED-Lampen dimmbar: 20 ... 100 VA

HV-LED-Lampen dimmbar: 1 ... 35 W

Kompaktleuchtstofflampen dimmbar: 20 ... 80 W

Phasenabschnitt

Glüh- / HV-Halogenlampen 20 ... 225 W

Elektronische Trafos: 20 ... 225 W

NV-LED-Lampen dimmbar: 20 ... 200 VA

HV-LED-Lampen dimmbar: 1 ... 200 W

Kompaktleuchtstofflampen dimmbar: 20 ... 150 W

Mischlasten

Kapazitiv-induktiv: nicht zulässig

Einbaubreite: 72 mm (4 TE)

KNX

KNX Medium: TP 256

Inbetriebnahmemodus: S-Mode

Nennspannung KNX: DC 21 ... 32 V SELV

Stromaufnahme KNX: 15 mA

Anschluss

Anschlussart: Anschlussklemme

eindrähtig: 1 x 0,5 ... 4 mm2

feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4 mm2

feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2
