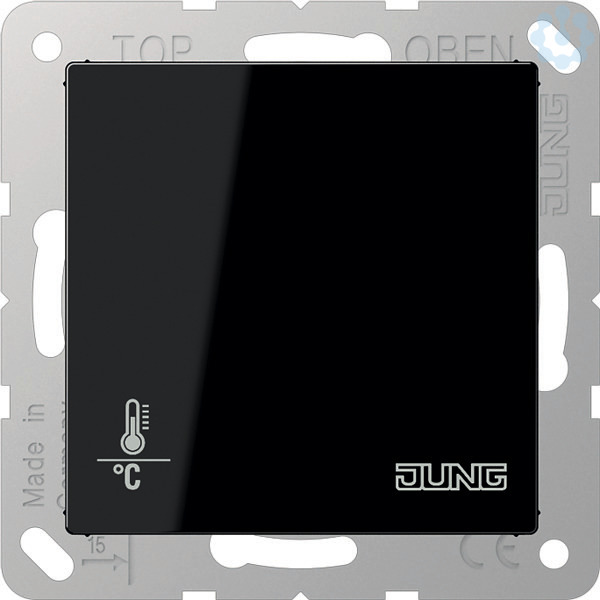

KNX Objektregler m. Tasterschnittst schwarz

mit integriertem Busankoppler

mit integrierter Tasterschnittstelle 4fach

ohne Stellrad zur Sollwertverstellung

Regler von außen nicht manipulierbar

Die volle Funktionalität wird ab ETS3.0d oder höher unterstützt.

ETS-Produktfamilie Phys. Sensoren

Produkttyp Temperatur

Bestimmungsgemäßer Gebrauch

Einzelraum-Temperaturregelung in KNX-Installationen

Montage in Gerätedose mit Abmessungen nach DIN 49073

Produkteigenschaften

Messung der Raumtemperatur und Vergleich mit Soll-Temperatur

Sollwert-Vorgabe durch Wahl der Betriebsart

Betriebsarten Komfort, Standby, Nachtbetrieb, Frost-/Hitzeschutz

Heiz- und Kühlbetrieb

Heizen und Kühlen mit Grund- und Zusatzstufe

Bedienung ausschließlich über den Bus

Tasterschnittstelle mit vier Eingängen oder zwei Ausgängen und zwei Eingängen, z.B. für Fensterkontakte, Taster, LED etc.

Funktion der Eingänge: Schalten, Dimmen, Jalousiesteuerung, Lichtszenen-Nebenstelle, Helligkeits- oder Temperatur-Wertgeber

Optional: Externer Temperaturfühler anschließbar (Art.-Nr.: FF NTC, FF 7.8)

KNX Medium: TP 256

Nennspannung KNX: DC 21 ... 32 V SELV

Stromaufnahme KNX: max. 7,5 mA

Anschluss KNX: Anschlussklemme

Umgebungstemperatur: −5 ... +45 °C

Lager-/Transporttemperatur: −25 ... +70 °C

Ausgangsstrom: 0,8 mA

Ein- und Ausgänge

Leitungstyp: J-Y(St)Y 2 x 2 x 0,8 mm

Leitungslänge: max. 5 m

Leitungslänge Temperaturfühler: max. 50 m

Achtung: Werden generell Leitungen mit einem Querschnitt von 1,5 mm2 verwendet, Schalterabzweigdose einsetzen!
