Dehn Söhne

Kombi-Ableiter Typ1+2+3 DSH ZP B2 LSG A TT 255

2893421 909131 909131
auf Anfrage
je 1 Stück
Wird für Sie bestellt

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

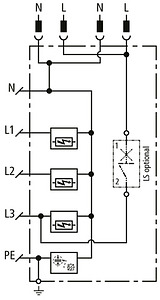

Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) mit 230 V Spannungsversorgung (N und L) jeweils für RfZ / APZ gem. VDE-AR-N 4100. Inklusive eines einpoligen B6 Leitungsschutzschalter für die Spannungsversorgung des intelligenten Messystems gem. VDE-AR-N 4100, mit plombierbarer Schutzabdeckung; zum Einsatz auf dem 40 mm Sammelschienensystem im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden ohne äußeres Blitzschutzsystem (auch mit Freileitungseinspeisung). 2 x Buchse und 2 x Stecker zur einfachen Verdrahtung des intelligenten Messystems sind im Lieferumfang enthalten.

Merkmale

Marke Dehn Söhne
Hersteller Type 909131
EAN 4013364449749
Fegime 2893421
Artikelklasse Kombi-Ableiter für Energietechnik

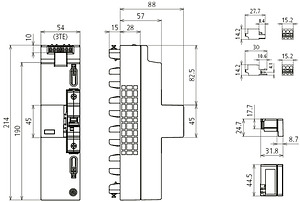

Baugröße 3 TE
Blitzstoßstrom (10/350 µs) 30 kA
Energetisch koordinierte Schutzwirkung zum Endgerät Ja
Folgestromlöschfähigkeit 25 kA
Höchste Dauerspannung AC 255 V
Montageart Sammelschiene
Nennspannung AC 230 V
Netzform TN-S Ja
Netzform TT Ja
Polzahl 4
Prüfklasse Typ 1 und 2 und 3
Schutzpegel L-N 1.5 kV
Schutzpegel N-PE 1.5 kV
Spezifische Energie (W/R) 14.06 kJ/Ohm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 mm²
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm²
Schutzart (IP) IP30
Signalisierung am Gerät optisch
eClass 10.1 27130810
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 160
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 160
Spannungsschaltende Funkenstreckentechnologie Ja
Überstromgeschützter Spannungsabgriff Ja
UNSPSC V24 39122330
Fernsignalisierung Nein
Integrierte Vorsicherung Nein
Netzform DC Nein
Netzform IT Nein
Netzform TN Nein
Netzform TN-C Nein
Netzform TN-C-S Nein
Netzform sonstige Nein
Zolltarifnummer 85363090
