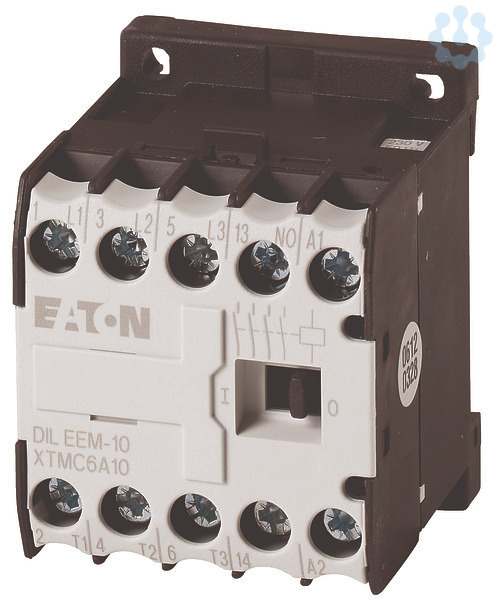

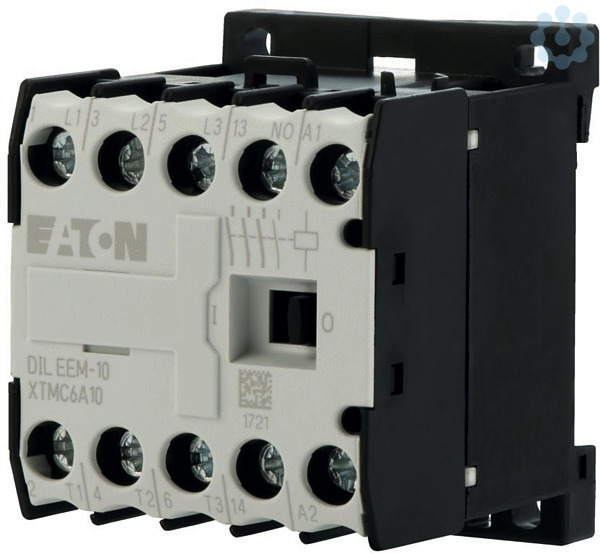

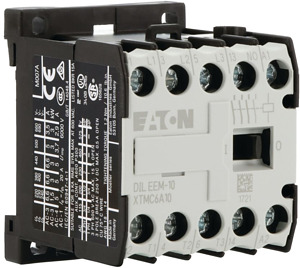

Artikelbild
Abbildung ähnlich
Moeller Eaton

Leistungsschütz, 230 V 50 Hz, 240 V 60 Hz, 3-polig, 380 V 400 V, 3 kW,

2710478 DILEEM-10(230V50HZ,240V60HZ) 051608
auf Anfrage
je 1 Stück
Hat Bestand

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 6.6 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.2 kW, verwendbar für: …DILEM, …DILE, Kontaktbestückung S = Schließer: 1 S, Stromart AC/DC: Wechselstrombetätigung

Merkmale

Marke Moeller Eaton
Hersteller Type DILEEM-10(230V50HZ,240V60HZ)
Herstellerartikelnummer 051608
EAN 4015080516088
Artikelklasse Leistungsschütz zum Schalten von Wechselstrom
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Öffner als Hauptkontakte 0
Bemessungsbetriebsleistung bei AC-3, 400 V 3 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 6.6 A
Geeignet für Reiheneinbau Nein
Spannungsart zur Betätigung AC
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 5 A
Bemessungsbetriebsleistung NEMA 2.2 kW
Bemessungsbetriebsleistung bei AC-4, 400 V 2.2 kW
UNSPSC V24 39121529
eClass 10.1 27371001
Bemessungssteuerspeisespannung AC 50 Hz 230...230
Bemessungssteuerspeisespannung AC 60 Hz 240...240
Bemessungssteuerspeisespannung DC 0...0
Betriebsspannung AC 50 Hz 24...690
Betriebsspannung AC 60 Hz 24...690
Breite 45 mm
Höhe 58 mm
Tiefe 52 mm
Zolltarifnummer 85364900
RoHS-konform CONFORM
