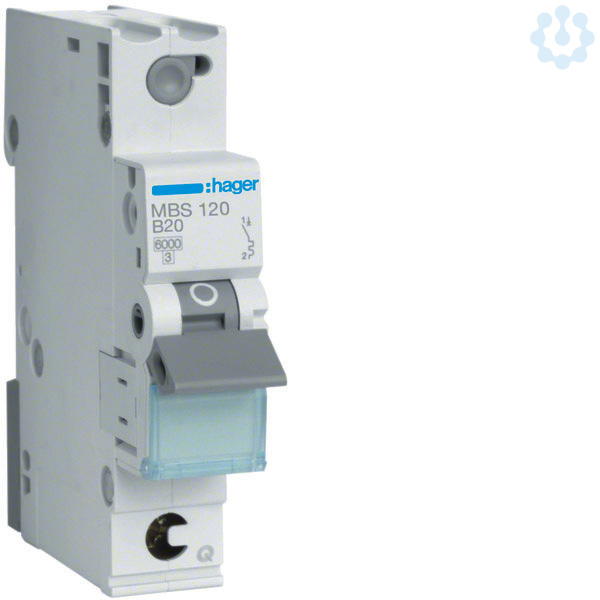

Artikelbild
Abbildung ähnlich
Hager

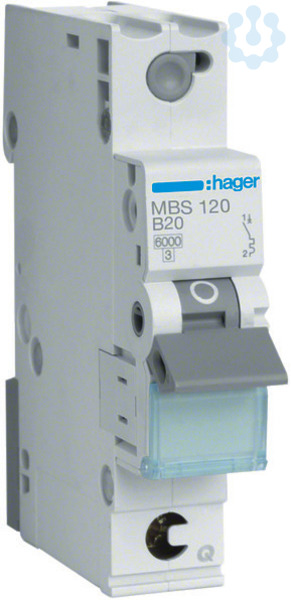

Leitungsschutzschalter B20A QuickConnect 1-polig 6kA B-Charakt.

3507168 MBS120 MBS120
auf Anfrage
je 1 Stück
Sofort verfügbar: 71 Stück

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Leitungsschutzschalter 1 polig 6kA B-Charakteristik 20A Quick Connect 1 Modul.Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Merkmale

Marke Hager
Hersteller Type MBS120
EAN 3250614314742
Fegime 3507168
Artikelklasse Leitungsschutzschalter
Anzahl der abgesicherten Pole 1
Auslösecharakteristik B
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 6 kA
Bemessungsspannung 400 V
Bemessungsstrom 20 A
Breite in Teilungseinheiten 1
Einbautiefe 70 mm
Energiebegrenzungsklasse 3
Frequenz 50...60 Hz
Mitschaltender Neutralleiter Nein
Polzahl (gesamt) 1
Spannungsart AC
Verschmutzungsgrad 2
Zusatzeinrichtungen möglich Nein
Überspannungskategorie 3
Bemessungsisolationsspannung Ui 500 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Anschließbarer Leiterquerschnitt eindrähtig 1...35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1...25 mm²
Umgebungstemperatur während des Betriebs -25...70 °C
eClass 10.1 27141901
UNSPSC V24 39121603
Explosionsgeschützt Nein
Unterputzmontage Ja
Verlustleistung 2.79 W
Zolltarifnummer 85362010
RoHS-konform CONFORM
