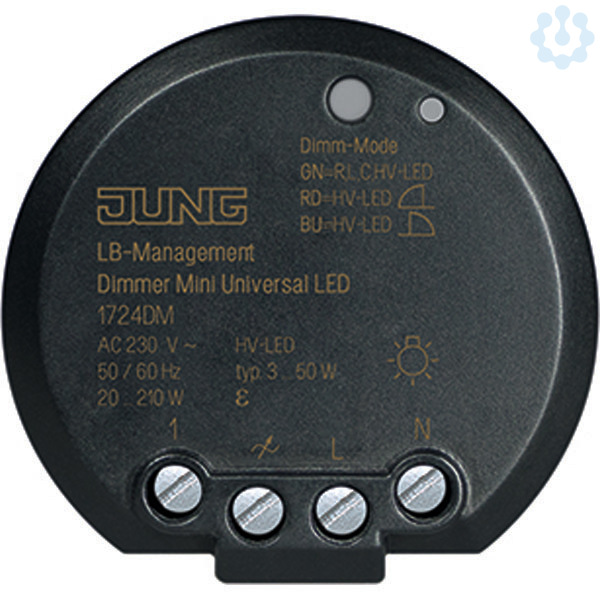

Minidimmer Universal LED UP 2-Draht-Technik D48mm T:19,5mm

Bestimmungsgemäßer Gebrauch

Schalten und Dimmen von Beleuchtung

Die Bedienung erfolgt über Nebenstelle 2- oder 3-Draht, Drehnebenstelle oder Taster mit Schließerkontakt

Montage in Gerätedose mit Abmessungen nach DIN 49073 in Kombination mit einer geeigneten Abdeckung

Montage in Aufputzgehäuse oder Einbauadapter Mini-Gehäuse (Art.-Nr. FM-EBG) für Zwischendecken

Produkteigenschaften

Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip

Testbetrieb zur Funktionsprüfung

Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips

Anzeige der eingestellten Betriebsart mittels LED

Gerät kann ohne Neutralleiter betrieben werden

Einschalten durch lampenschonenden Softstart

Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit

Einschalthelligkeit dauerhaft speicherbar

Minimalhelligkeit dauerhaft speicherbar

Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden

Elektronischer Übertemperaturschutz

Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich

Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U

Nennspannung: AC 230 V ~

Netzfrequenz: 50/60 Hz

Standby-Leistung: ca. 0,3 W

Verlustleistung: ca. 2 W

Umgebungstemperatur: −5 ... +45 °C

Anschlussleistung bei 25 °C

Glühlampen: 20 ... 210 W

HV-Halogenlampen: 20 ... 210 W

Elektronische Trafos: 20 ... 210 W

Elektronische Trafos mit NV-LED: typ. 20 ... 50 W

Induktive Trafos: 20 ... 210 VA

Induktive Trafos mit NV-LED: typ. 20 ... 50 VA

HV-LED-Lampen dimmbar: typ. 3 ... 50 W

Kompaktleuchtstofflampen dimmbar: typ. 3 ... 50 W

Bei Einstellung "LED-Phasenabschnitt" verdoppelt sich die maximale Anschlussleistung für HV-LED-Lampen und elektronische Trafos mit NV-LED.

Ohmsch-kapazitiv: 20 ... 210 W

Kapazitiv-induktiv: nicht zulässig

Ohmsch-induktiv: 20 ... 210 VA

Ohmsch und HV-LED: typ. 3 ... 50 W

Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 50 W

Leistungszusätze: siehe Anleitung Leistungszusatz

Anschluss Schraubklemmen

eindrähtig: 1 x 0,75 ... 2,5 mm2 2 x 0,75 ... 1,5 mm2

feindrähtig ohne Aderendhülse: 1 x 1,0 ... 4,0 mm22 x 1,0 ... 2,5 mm2

feindrähtig mit Aderendhülse: 1 x 1,0 ... 2,5 mm22 x 1,0 ... 1,0 mm2

Anzahl Nebenstellen

Nebenstelle 2-Draht 1720 NE: unbegrenzt

Nebenstelle 3-Draht 1723 NE: 10

Drehnebenstelle 3-Draht 1733 DNE: 10

unbeleuchtete Installationstaster: unbegrenzt

Gesamtlänge Nebenstellenleitung: max. 100 m

Gesamtlänge Lastleitung: max. 100 m

Maße (Ø x H): 48 x 19,5 mm
