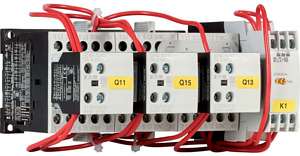

Artikelbild
Abbildung ähnlich
Moeller Eaton

Stern-Dreieck-Schützkombination, 38 0 V 400 V: 11 kW, 230 V 50 Hz, 240

5063587 SDAINLM22(230V50HZ,240V60HZ) 278336
auf Anfrage
je 1 Stück
Sofort verfügbar: 2 Stück

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 22 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 5.5 kW, 380 V 400 V: P= 11 kW, 500 V: P= 11 kW, 660 V 690 V: P= 11 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM12-10, + DILA-XHI20, Dreieckschütz Q15: DILM12-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM7-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3

Merkmale

Marke Moeller Eaton
Hersteller Type SDAINLM22(230V50HZ,240V60HZ)
Herstellerartikelnummer 278336
EAN 4015082783365
Fegime 5063587
Artikelklasse Schützkombination
Anschlussart Hauptstromkreis Schraubanschluss
Funktion Stern-Dreieck-Schütz
Spannungsart zur Betätigung AC
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 22 A
Schutzart (IP) IP20
Bemessungsbetriebsleistung NEMA 0 kW
Schutzart (NEMA) sonstige
UNSPSC V24 39121529
eClass 10.1 27371003
Anzahl der Hilfskontakte als Schließer 3
Anzahl der Hilfskontakte als Wechsler 0
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Schließer als Hauptkontakte 9
Anzahl der Öffner als Hauptkontakte 0
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 22 A
Bemessungssteuerspeisespannung AC 50 Hz 230...230
Bemessungssteuerspeisespannung AC 60 Hz 240...240
Bemessungssteuerspeisespannung DC 0...0
Betriebsspannung AC 50 Hz 24...690
Betriebsspannung AC 60 Hz 24...690
Betriebsspannung DC 0...0
Breite 158 mm
Höhe 82 mm
Spannungsart der Betriebsspannung AC
Tiefe 117 mm
Tragschienenmontage möglich Nein
Zolltarifnummer 85364900
RoHS-konform CONFORM
