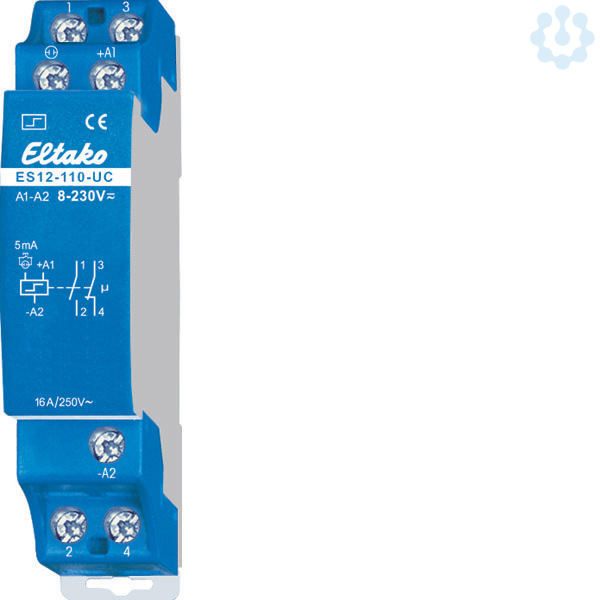

Stromstossschalter 1S/1Ö 16A 1TE elektronisch 8-230V 2000W
3513160
ES12-110-UC
21110002
auf Anfrage
je
1 Stück
Sofort verfügbar: 23 Stück
Verpackungseinheiten
1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung
1 Schließer + 1 Öffner potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Entweder Universal-Steuerspannung 12..230V UC am Steuereingang +A1/-A2 oder 230V mit bis zu 5mA Glimmlampenstrom am Steuereingang (L)/-A2(N). Die gleichzeitige Verwendung von zwei Potenzialen an den Steuereingängen ist nicht zulässig. Sehr geringes Schaltgeräusch. Keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Die Anschlussklemmenbelegung ist identisch mit dem elektromechanischen Stromstoßschalter S12-110-. Befindet sich dieser Stromstoßschalter in einem Stromkreis, welcher mit einem Feldfreischalter FR12-230V überwacht wird, wird keine zusätzliche Grundlast benötigt, die Überwachungsspannung des FR12-230V muss jedoch auf max gestellt werden. Die Elektronik hat keine eigene Stromversorgung und daher in beiden Kontaktstellungen keinen Stromverbrauch. Lediglich während des kurzen Steuerimpulses von nur 0,2 Sekunden fließt der Steuerstrom, welcher den Mikrocontroller aktiviert. Er liest den letzten Schaltzustand aus seinem nichtflüchtigen Speicher, schaltet das bistabile Relais dementsprechend in die entgegengesetzte Richtung und schreibt den neuen Schaltzustand in den Speicher zurück.
Merkmale
Marke | Eltako |
Hersteller Type | ES12-110-UC |
Herstellerartikelnummer | 21110002 |
EAN | 4010312108055 |
Fegime | 3513160 |
Artikelklasse | Stromstoßschalter |
Bemessungsschaltstrom | 16 A |
Breite in Teilungseinheiten | 1 |
Einbautiefe | 58 mm |
Frequenz der Steuerspannung 1 | 50...50 Hz |
Frequenz der Steuerspannung 2 | 50...50 Hz |
Funktion | elektronisch Schalter |
Max. Glühlampenlast | 2000 W |
Max. Leuchtstofflampenlast | 1000 VA |
Max. Leuchtstofflampenlast (Duo-Schaltung) | 1000 VA |
Max. Leuchtstofflampenlast (parallel kompensiert) | 500 VA |
Max. Schaltstrom (cos phi = 0,6) | 4 A |
Montageart | DIN-Schiene |
Steuerspannung 1 | 12...230 V |
Steuerspannung 2 | 230...230 V |
Steuerspannungsart 1 | AC/DC |
Steuerspannungsart 2 | AC |
Anzahl der Kontakte als Schließer | 1 |
Anzahl der Kontakte als Wechsler | 0 |
Anzahl der Kontakte als Öffner | 1 |
UNSPSC V24 | 39122331 |
eClass 10.1 | 27142306 |
Geeignet für Handbedienung | Nein |
Zolltarifnummer | 85365080 |
RoHS-konform | CONFORM |
