Artikelbild
Abbildung ähnlich
Dehn Söhne

ÜS-Ableiter f. Photovoltaik mehrpolig, bis 1000V PV-Spannung

2522612 952510 952510
auf Anfrage
je 1 Stück
Sofort verfügbar: 1 Stück

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

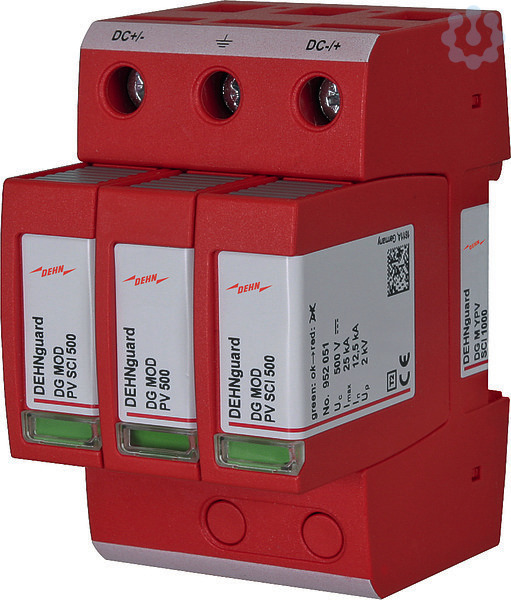

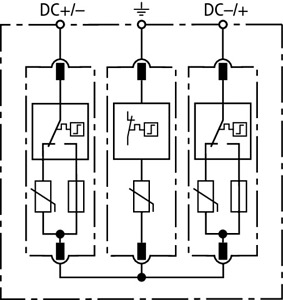

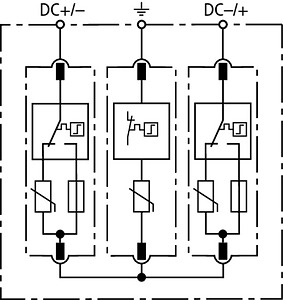

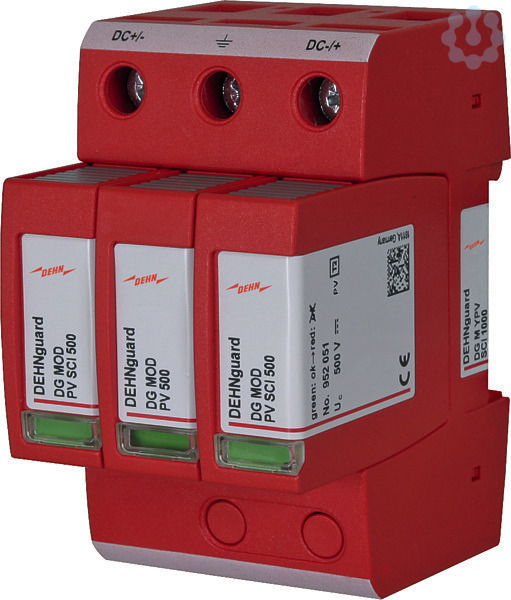

Mehrpoliger Überspannungsableiter DEHNguard M YPV SCI, Typ 2 nach EN 61643-31 mit dreistufiger DC-Schaltvorrichtung, bestehend aus Basisteil und gesteckten Schutzmodulen. Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen).

Merkmale

Marke Dehn Söhne
Hersteller Type 952510
EAN 4013364126428
Fegime 2522612
Artikelklasse Überspannungsableiter für Energietechnik/Stromversorgung

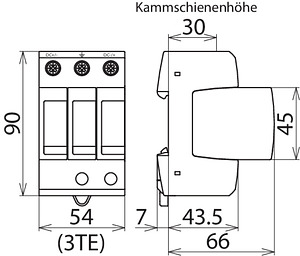

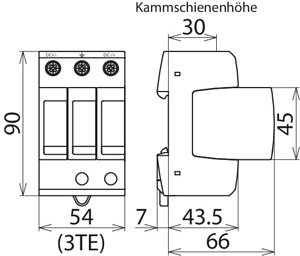

Baugröße 3 TE
Bemessungsquerschnitt (flexibel, feindrähtig) 1.5...25 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) 1.5...35 mm²
Max. Dauerspannung AC - V
Max. Dauerspannung DC 1000 V
Montageart Hutschiene TH35
Nennableitstoßstrom (8/20) 12.5 kA
Prüfklasse Typ 2 Ja
Schutzpegel 4 kV
Schutzpegel L-PE/N-PE - kV
Signalisierung am Gerät optisch
Max. Leiterquerschnitt flexibel (feindrähtig) 25 mm²
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm²
Max. PV-Spannung 1000 V
Schutzart (IP) IP20
eClass 10.1 27130810
Anzahl der Leiter (ohne Erde) 2
Kurzschlussfestigkeit (Isccr) 10 kA
Max. Ableitstoßstrom (8/20) 25 kA
Netzform DC Ja
UNSPSC V24 39122330
Integrierte Vorsicherung Nein
Integrierter Kurzschlussschutz Nein
Leckstromfrei Nein
Mit Fernmeldekontakt Nein
Netzform IT Nein
Netzform TN Nein
Netzform TN-C Nein
Netzform TN-C-S Nein
Netzform TN-S Nein
Netzform TT Nein
Netzform sonstige Nein
Zolltarifnummer 85363030
RoHS-konform CONFORM
