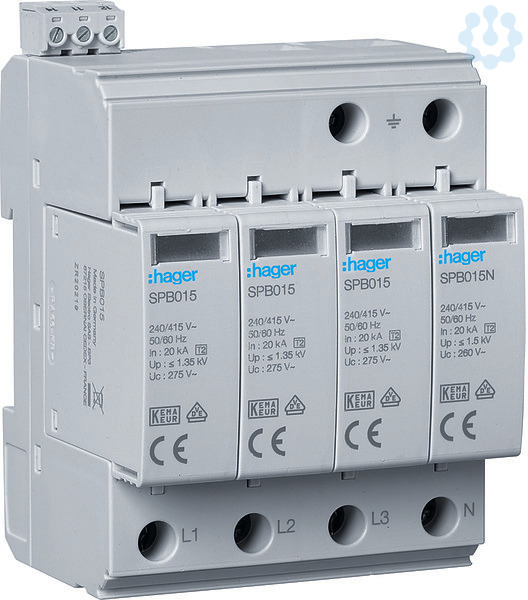

Artikelbild
Abbildung ähnlich
Hager

Übersp.ableiter T2 4P 40kA TT/TNS F M

2189655 SPB415 SPB415
auf Anfrage
je 1 Stück
Wird für Sie bestellt

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Überspannungsableiter T2 4P 40kA TT/TNS Defektanzeige + Kontakt.Überspannungsableiter vom Typ 2 in 3+1-Schaltung, zum Schutz von dreiphasigen TT- und TN-S-Systemen. Bestehend aus einem vierfach Basiselement, drei Schutzsteckern mit temperaturüberwachtem Hochleistungsvaristor und einem Stecker als Summenstromfunkenstrecke mit dynamischer Abtrennvorrichtung. Optische Defektmeldung an den Steckern bei Überlastung. Wechslerkontakt für Defektfernmeldung. Anschlüsse für die aktiven Leiter von unten, für Erde/PE und Fernmeldekontakt von oben. Biconnect-Klemmen zum Anschluss von Rundleitern und Verdrahtungsbrücken. Beschriftungsmöglichkeit am Basiselement.

Merkmale

Marke Hager
Hersteller Type SPB415
EAN 3250615514905
Fegime 2189655
Artikelklasse Überspannungsableiter für Energietechnik/Stromversorgung
Anzahl der Leiter (ohne Erde) 4
Höchste Dauerspannung AC 275 V
Kurzschlussfestigkeit (Isccr) 25 kA
Max. Ableitstoßstrom (8/20) 40 kA
Max. Leiterquerschnitt flexibel (feindrähtig) 25 mm²
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm²
Nennableitstoßstrom (8/20) 20 kA
Nennspannung AC 400 V
Netzform DC Nein
Netzform IT Nein
Netzform TN Ja
Netzform TN-C Nein
Netzform TN-C-S Ja
Netzform TN-S Ja
Netzform TT Ja
Netzform sonstige Nein
Prüfklasse Typ 2 Ja
Schutzpegel 1.35 kV
Schutzpegel L-N 1.35 kV
Schutzpegel N-PE 1.6 kV
Montageart Hutschiene TH35
Baugröße 4 TE
Integrierte Vorsicherung Nein
Max. PV-Spannung 0 V
Mit Fernmeldekontakt Ja
Schutzart (IP) IP20
Signalisierung am Gerät optisch
eClass 10.1 27130810
UNSPSC V24 39122330
Integrierter Kurzschlussschutz Nein
Integrierter Kurzschlussschutz selektiv zur Sicherung gG 120
Leckstromfrei Nein
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 125
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 80
Zolltarifnummer 85363030
RoHS-konform CONFORM
