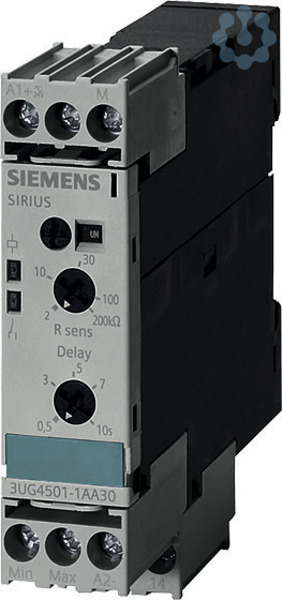

Artikelbild
Abbildung ähnlich
Siemens

Überwachungsrelais analog Füllstandsüberwachung 2-200kOhm

5076523 3UG45011AA30 3UG4501-1AA30
auf Anfrage
je 1 Stück
Wird für Sie bestellt

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Analoges Überwachungsrelais Füllstandsüberwachung Widerstandsüberwachung von 2 bis 200 kOhm Über- und Unterschreitung Versorgungsspannung AC/DC 24 V DC und AC 50 bis 60 Hz ohne galvanische Trennung zum Messkreis 2 Punkt- oder 1 Punktregelung Auslöseverzögerung 0,5 bis 10 s 1 Wechsler Schraubanschluss Nachfolgeprodukt für 3UG3501-1AC20 Analog einstellbares Füllstandsüberwachungsrelais SIRIUS 3UG4 für die Überwachung des Füllstands von leitfähigen Flüssigkeiten zum Schutz vor Überlauf, Trockenlauf oder Leckage.

Weltweiter Einsatz durch Weitspannungsversorgung und internationale Zertifikate. Gerätewechsel möglich ohne Neuverdrahtung dank abnehmbarer Klemmen. Flexibel an verschiedene leitfähige Flüssigkeiten anpassbar durch analoges Einstellen der Empfindlichkeit. Zu- oder Ablauffunktion ist wählbar. Durch die einstellbare Auslöseverzögerungszeit können auch Wellenbewegungen kompensiert werden. Anschließbar sind auch andere Widerstandssensoren, z. B. geeignete Fotowiderstände, Temperatursensoren, Weggeber auf Widerstandsbasis usw.

Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.

Als Zubehör stehen individuell kürzbare 2- und 3-polige Drahtelektroden für einfache Montage von oben/unten sowie Bügelelektroden zum Einbau von der Seite für größere Füllhöhen und minimalen Platzbedarf zur Verfügung. Weiteres Zubehör, wie z.B. Gerätekennzeichnungsschilder, Einstecklaschen und Abdeckkappen ist einheitlich für alle Relais.

SIRIUS Relais - ein Programm für alle Fälle.

Merkmale

Marke Siemens
Hersteller Type 3UG45011AA30
Herstellerartikelnummer 3UG4501-1AA30
EAN 4011209665293
Fegime 5076523
Artikelklasse Füllstand-/Niveauüberwachungsgerät
Ansprechempfindlichkeit einstellbar Ja
Anzahl der Elektrodeneingänge 1
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 1
Anzahl der Kontakte als Öffner 0
Ausführung des elektrischen Anschlusses Schraubanschluss
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24...24 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24...24 V
Bemessungssteuerspeisespannung Us bei DC 24...24 V
Breite 22.5 mm
Höhe 92 mm
Max. zulässige Anzugsverzögerungszeit 10 s
Max. zulässige Rückfallverzögerungszeit 10 s
Min. einstellbare Anzugsverzögerungszeit 0.5 s
Min. einstellbare Rückfallverzögerungszeit 0.5 s
Mit abnehmbaren Klemmen Ja
Physikalisches Messprinzip sonstige
Spannungsart zur Betätigung AC/DC
Tiefe 91 mm
eClass 10.1 27371813
UNSPSC V24 41111938
Zolltarifnummer 85364190
RoHS-konform CONFORM
