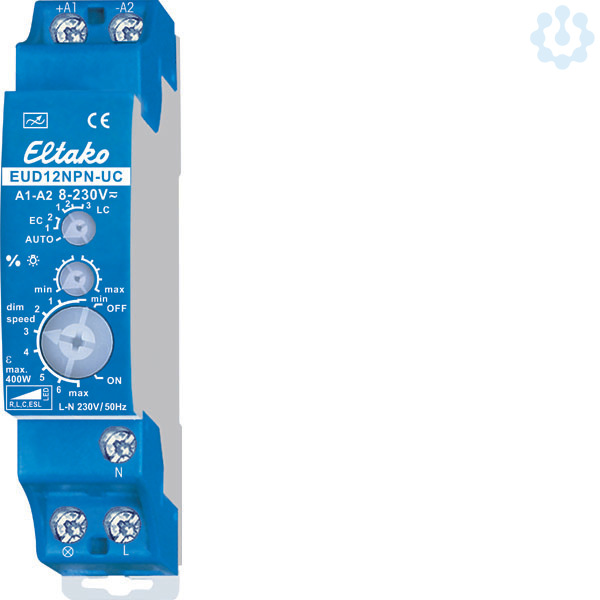

Universal-Dimmschalter 400W 1TE 8-230V

Universal-Dimmschalter. Power MOSFET bis 400W. Automatische Lampenerkennung. Stand-by-Verlust nur 0,2 Watt. Mindest- oder Maximalhelligkeit und Dimmgeschwindigkeit ­einstellbar. Mit Kinderzimmer- und Schlummerschaltung. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Universal-Dimmschalter für Lampen bis 400W, abhängig von den Lüftungsverhältnissen. Dimmbare 230V-LED-Lampen und dimmbare ­Energiesparlampen ESL zusätzlich abhängig von der Lampenelektronik und der Dimmart. Schaltung mit Soft-Ein und Soft-Aus zur Lampenschonung. Universal-Steuerspannung 12..230V UC, galvanisch getrennt von der Versorgungs- und Schalt­spannung 230V ~ 50/60Hz. Keine Mindestlast erforderlich. Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerung verändert die Helligkeit bis zum maximalen Wert. Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung. Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Ab 110V Steuerspannung Glimmlampenstrom 5 mA. Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung. Unter dem oberen Drehschalter auf der Frontseite befindet sich eine LED, welche eine Ansteuerung anzeigt. Sie beginnt nach 15 Sekunden zu blinken, um auf einen möglicherweise blockierten Steuertaster aufmerksam zu machen. Der obere Drehschalter legt im Betrieb fest, ob die automatische Lampenerkennung AUTO wirken soll, oder eine der speziellen Comfort-Stellungen LC1, LC2 oder LC3. Wird der Einstellbereich MEM+ gewählt, ist die Memory-Funktion aktiv und die zuletzt eingestellte Hellig­keitsstufe wird beim Ausschalten gespeichert. Wird der Einstellbereich MEM- gewählt ist die Memory-Funktion ausgeschaltet und es wird immer mit maximaler Helligkeit eingeschaltet. Dimmbare Energiesparlampen müssen auf AUTO und MEM- betrieben werden. AUTO lässt das Dimmen aller Lampenarten zu. LC1 ist eine Comfort-Stellung für dimmbare 230V-LED-Lampen, welche sich auf AUTO (Phasenabschnitt) konstruktionsbedingt nicht weit genug abdimmen lassen und daher auf Phasenanschnitt gezwungen werden müssen. LC2 und LC3 sind Comfort-Stellungen für dimmbare 230V-LED-Lampen wie LC1, aber mit anderen Dimmkurven. In den Stellungen LC1, LC2 und LC3 dürfen keine induktiven (gewickelten) Trafos verwendet werden. Außerdem kann die maximale Anzahl dimmbarer LED-Lampen konstruktionsbedingt niedriger sein als in der Stellung AUTO. Mit dem mittleren %Lampe-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) oder die Maximalhelligkeit (voll aufgedimmt) eingestellt werden. Mit dem unteren dim-speed-Drehschalter kann die Dimmgeschwindigkeit eingestellt werden. Gleichzeitig wird die Dauer von Soft-Ein und Soft-Aus verändert. Mit Kinderzimmerschaltung: Beim Einschalten mit längerer Tasterbetätigung wird nach ca. 1 Sekunde mit kleinster Helligkeit eingeschaltet und, solange weiter getastet wird, langsam hochgedimmt, ohne die zuletzt gespeicherte Helligkeitsstufe zu verändern. Mit Schlummerschaltung: Durch einen Doppelimpuls wird die Beleuchtung von der aktuellen Dimmstellung bis zur Mindesthelligkeit abgedimmt und ausgeschaltet. Die max. Dimmzeit von 60 Minuten ist von der aktuellen Dimmstellung und der eingestellten Mindesthelligkeit abhängig und kann dadurch entsprechend verkürzt werden. Durch kurzes Tasten kann während des Abdimmvorgangs jederzeit ausgeschaltet werden. Ein langes Tasten während des Abdimmvorgangs dimmt hoch und beendet die Schlummerschaltung. L-Lasten (induktive Lasten, z.B. gewickelte Transformatoren) und C-Lasten (kapazitive Lasten, z.B. elektronische Transformatoren und LED-Lampen) dürfen nicht gemischt werden. R-Lasten (ohmsche Lasten, z.B. 230V-Glüh- und Halogenlampen) können beliebig zugemischt werden. Zum Mischen von L-Lasten und C-Lasten ist der Universal-Dimmschalter EUD12D in Verbindung mit dem Leistungszusatz LUD12 geeignet.
