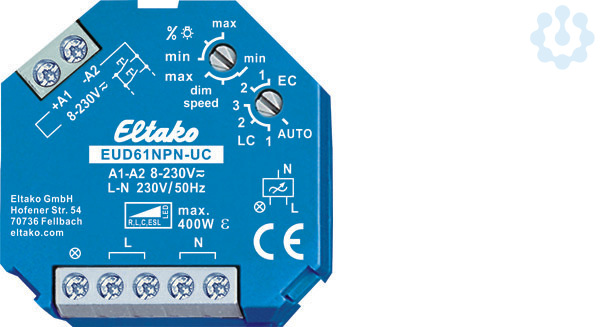

Abbildung ähnlich
Eltako

Universal-Dimmschalter 400W Doseneinbau 8-230V

3506254 61100801
auf Anfrage
je 1 Stück
keine Verfügbarkeitsinformationen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück
Verpackungseinheit 10 Stück

Beschreibung

Universal-Dimmschalter. Power MOSFET bis 400W. Automatische Lampenerkennung. Stand-by-Verlust nur 0,1 Watt. Mindesthelligkeit oder Dimmgeschwindigkeit einstellbar. Mit Kinderzimmer- und Schlummerschaltung. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Universal-Dimmschalter für Lampen bis 400W, abhängig von den Lüftungsverhältnissen. Dimmbare Energiesparlampen ESL und dimmbare 230V-LED-Lampen zusätzlich abhängig von der Lampenelektronik. Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung. Universal-Steuerspannung 8..230V UC, galvanisch getrennt von der Versorgungs- und Schaltspannung 230V. Keine Mindestlast erforderlich. Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerung verändert die Helligkeit bis zu dem maximalen Wert. Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory). Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung. Mit dem oberen %Lampe/dim-speed-Drehschalter kann entweder die Dimmgeschwindigkeit eingestellt werden oder die Mindesthelligkeit (voll abgedimmt). Mit der Dimmgeschwindigkeit wird auch die Dauer von Soft-Ein und Soft-Aus verändert. Der untere Drehschalter legt im Betrieb fest, ob die automatische Lampenerkennung wirken soll, oder spezielle Comfort-Stellungen: AUTO lässt das Dimmen aller Lampenarten zu. EC1 ist eine Comfort-Stellung für Energiesparlampen, welche konstruktionsbedingt mit einer erhöhten Spannung eingeschaltet werden müssen, damit diese abgedimmt auch kalt sicher wieder einschalten. EC2 ist eine Comfort-Stellung für Energiesparlampen, welche sich konstruktionsbedingt abgedimmt nicht wieder einschalten lassen. Daher ist Memory in dieser Stellung ausgeschaltet. LC1 ist eine Comfort-Stellung für LED-Lampen, welche sich auf AUTO (Phasenabschnitt) konstruktionsbedingt nicht weit genug abdimmen lassen und daher auf Phasenanschnitt gezwungen werden müssen. LC2 und LC3 sind Comfort-Stellungen für LED-Lampen wie LC1, aber mit anderen Dimmkurven. In den Stellungen EC1, EC2, LC1, LC2 und LC3 dürfen keine induktiven (gewickelten) Trafos verwendet werden. Außerdem kann die maximale Anzahl dimmbarer LED-Lampen konstruktionsbedingt niedriger sein, als in der Stellung AUTO. Mit Kinderzimmerschaltung: Beim Einschalten mit längerer Tasterbetätigung wird nach ca.1 Sekunde mit kleinster Helligkeit eingeschaltet und, solange weiter getastet wird, langsam hochgedimmt, ohne die zuletzt gespeicherte Helligkeitsstufe zu verändern. Mit Schlummerschaltung: Durch einen Doppelimpuls wird die Beleuchtung von der aktuellen Dimmstellung bis zur Mindesthelligkeit abgedimmt und ausgeschaltet. Die max. Dimmzeit von 60 Minuten ist von der aktuellen Dimmstellung und der eingestellten Mindesthelligkeit abhängig und kann dadurch entsprechend verkürzt werden. Durch kurzes Tasten kann während des Abdimmvorgangs jederzeit ausgeschaltet werden. Ein langes Tasten während des Abdimmvorgangs dimmt hoch und beendet die Schlummerschaltung. L-Lasten (induktive Lasten, z.B. gewickelte Transformatoren) und C-Lasten (kapazitive Lasten, z.B. elektronische Transformatoren und LED-Lampen) dürfen nicht gemischt werden. R-Lasten (ohmsche Lasten, z. B. 230V-Glüh- und Halogenlampen) können beliebig zugemischt werden.

Merkmale

Marke Eltako
Hersteller Type EUD61NPN-UC
Herstellerartikelnummer 61100801
EAN 4010312107874
Fegime 3506254
Artikelklasse Dimmer
Ausführung der Oberfläche matt
Bedienungsart Drehknopf
Befestigungsart Befestigung mit Schraube
Farbe blau
Frequenz - Hz
Geeignet für Schutzart (IP) -
Gerätebreite 45 mm
Gerätehöhe 45 mm
Gerätetiefe 18 mm
Halogenfrei Ja
Lastart universal
Lichtwertspeicher Ja
Montageart Unterputz
Nebenstelleneingang Nein
Nennleistung 400...0 W
Nennspannung 230 V
Oberfläche sonstige
RAL-Nummer (ähnlich) -
Seriendimmer Nein
Steuerspannung 230...8 V
Transparent Nein
Verwendbar mit Bewegungsmelder Nein
Verwendbar mit Funktaste Nein
Verwendbar mit IR-Taste Nein
Verwendbar mit Präsenzmelder Nein
Verwendbar mit Taste Ja
Verwendbar mit Zeitschalter/Timer Nein
Werkstoff Kunststoff
Werkstoffgüte Thermoplast
Zusammenstellung sonstige
Anschlussart Schraubklemme
Dimmung Phasenabschnitt Ja
Dimmung Phasenanschnitt Ja
Schlagfestigkeit -
Aderquerschnitt 4 mm²
Anzahl der Module (bei Modulbauweise) -
App-Steuerung über Bluetooth Nein
Min. Tiefe der Gerätedose 18 mm
RoHS-konform CONFORM
Zolltarifnummer 85365080
