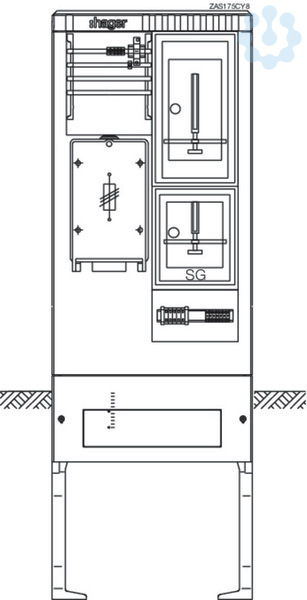

Artikelbild
Abbildung ähnlich
Hager

Zähleranschlusssäule 1ZP + 1TSG 2-feldig

2186797 ZAS175CY8 ZAS175CY8
auf Anfrage
je 1 Stück
Wird für Sie bestellt

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

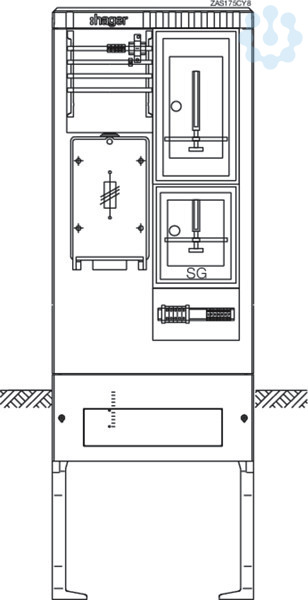

Zähleranschlusssäule 175, universZ, 1 ZP, 1 SG-Platz, 3-Pkt, 4-pol., HAK.Bestückte Zähleranschlusssäule nach DIN EN 61439, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Zähleranschlusssäule ist nach den aktuellen technischen Anschlussbedingungen des jeweiligen Energieversorgers bestückt und deckt die jeweiligen TAB-Anforderungen ab.

Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z. B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden.

Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Zähleranschlusssäulen sind gebaut nach technischer Richtlinie (Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB).

Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflachen) für Zähler und Tarifschaltgerät (TSG). TSG-Plätze können mit einer IP54-Abdeckung nachgerüstet werden. Je nach Ausführung sind Leerplätze als Nachrüstfelder vorgesehen. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.

Merkmale

Marke Hager
Hersteller Type ZAS175CY8
EAN 3250611071242
Fegime 2186797
Artikelklasse Zähler-Komplettschrank
Anzahl der Felder 2
Anzahl der TSG-Plätze 1
Anzahl der Verteilerreihen 1
Anzahl der Zählerplätze 1
Breite 583 mm
Höhe 1710 mm
Mit Montageplatte Nein
Tiefe 277 mm
Einbauhöhe 1710 mm
Einbautiefe 300 mm
eClass 10.1 27140101
UNSPSC V24 39121301
Bemessungsstrom 63 A
Farbe grau
Zolltarifnummer 85371098
RoHS-konform CONFORM
