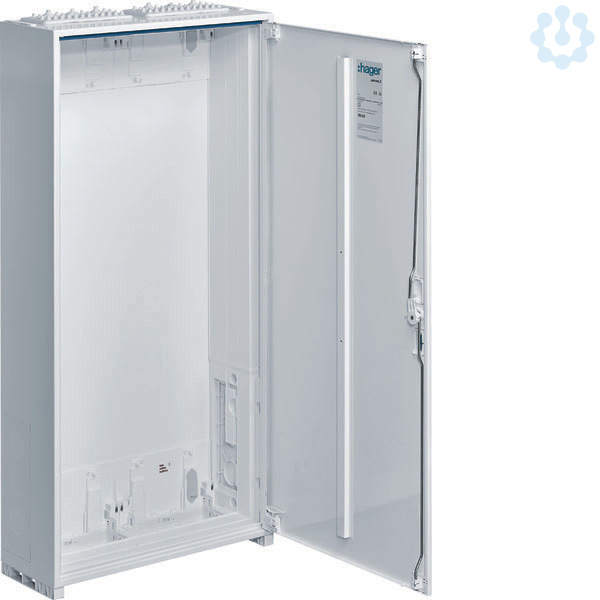

Artikelbild
Abbildung ähnlich
Hager

Zählerschrank 1100x550x205mm universZ IP44

2833383 ZB32S ZB32S
auf Anfrage
je 1 Stück
Sofort verfügbar: 17 Stück

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

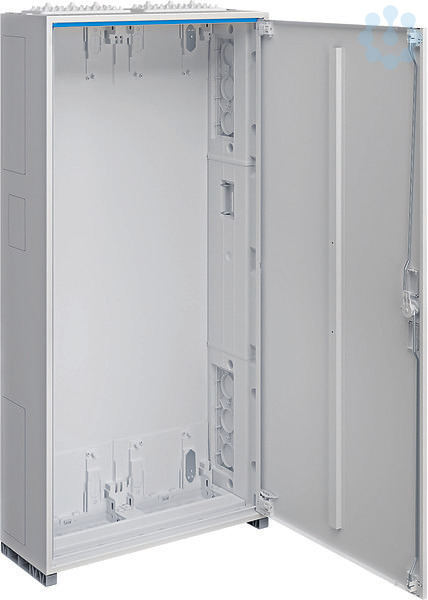

Zählerschrank, univ.Z, 1100x550x205 mm, Schutzklasse II, 168 Platzeinheiten.Schrankgehäuse nach DIN VDE 0603-1, Maßnorm DIN 43870 zur Aufputz, Unterputz oder teilversenkter Montage. Zum Aufbau einer Zählerverteileranlage bis 355 A, Bemessungsspannung 230/400 V 50 Hz. Schutzart IP31 (IP44/IP54 nach DIN VDE 0470-1), Schutzklasse II schutzisoliert, Schutzart IP3X hinter der Tür. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten, rückseitige Vorprägung im Kunststoffteil und seitlich eingebaute Kunststoff-Flanschplatten im Bereich des NAR (geeignet als Sammelschienendurchführung), des RfZ (nur bei Bauhöhe 1100 mm) und des AAR.

Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel. Türverschluss mit Vorreiber, ab Breite 800 mm und bei allen Schränken ab einer Höhe von 1250 mm mit Stangenverschluss mit Dreipunktschließung. Türverschluss durch andere Schließungen austauschbar. Schrank nebeneinander und übereinander anflanschbar. Schrankgröße 1- bis 5-feldrig mit 72 bis 540 Platzeinheiten (PLE).

Hinweis: Bei einer Schrank-Schrank-Verbindung immer einen Verbindungssatz verwenden (Zubehör). Im AAR-Bereich kann die Kunststoff-Flanschplatten entfernt werden und optional eine SCHUKO-Steckdose oder eine CEE-Steckdose eingebaut werden.

Merkmale

Marke Hager
Hersteller Type ZB32S
EAN 3250617620260
Fegime 2833383
Artikelklasse Zähler-Leergehäuse
Breite 550 mm
Einbautiefe 205 mm
Höhe 1100 mm
Mit Klappdeckel Nein
Mit Tragschiene Nein
Tiefe 205 mm
eClass 10.1 27140101
UNSPSC V24 39121301
Zolltarifnummer 85381000
RoHS-konform CONFORM
