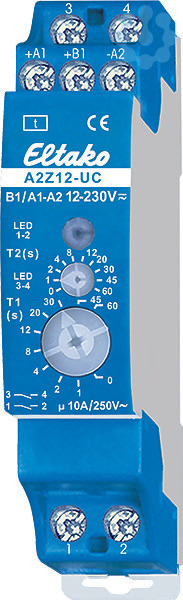

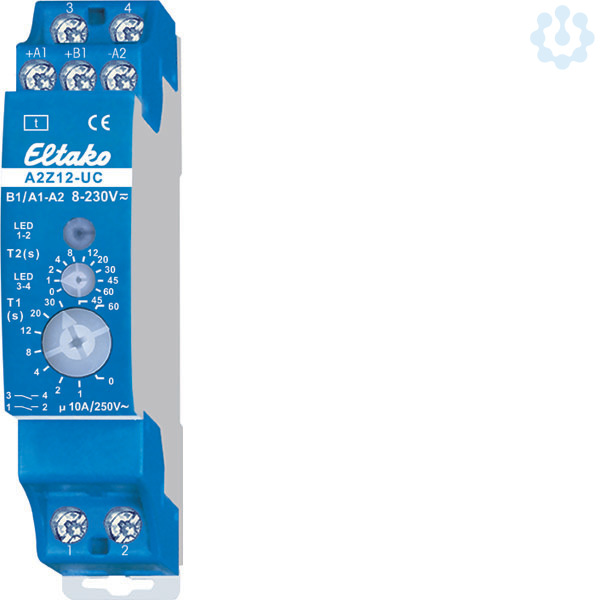

Artikelbild
Abbildung ähnlich
Eltako

Zeitrelais 10A/8-230V 2-Stufen-Anspr.verz.1TE 1+1S 1000W

3564092 A2Z12-UC 23200302
auf Anfrage
je 1 Stück
Wird für Sie bestellt

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

2-Stufen-Ansprechverzögerung, 1+1 Schließer potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 1000W. Stand-by-Verlust nur 0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Universal-Steuerspannung 12..230V UC. Versorgungsspannung wie die Steuerspannung. Kontaktstellungsanzeige mit zwei Leuchtdioden. Sehr geringes Schaltgeräusch. Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Bei einem Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Mit dem Anlegen der Steuerspannung beginnt der Zeitablauf T1 zwischen 0 und 60 Sekunden. An dessen Ende schließt der Kontakt 1-2 und es beginnt der Zeitablauf T2 zwischen 0 und 60 Sekunden. An dessen Ende schließt der Kontakt 3-4. Nach einer Unterbrechung beginnt der Zeitablauf erneut mit T1.

Merkmale

Marke Eltako
Hersteller Type A2Z12-UC
Herstellerartikelnummer 23200302
EAN 4010312603178
Fegime 3564092
Artikelklasse Zeitrelais Installationstechnik für Reiheneinbau
1. Zeitbereich 0...60
1. Zeitbereich Einheit Sekunden/Minuten
2. Zeitbereich 0...60
2. Zeitbereich Einheit Sekunden/Minuten
Anzahl der Umschalter 0
Betätigungsart analog mit Einzelfunktion
Breite in Teilungseinheiten 1
Einbauhöhe 58 mm
Frequenz der Steuerspannung 1 50...50 Hz
Funktion additive Ansprechverzögerung
Montageart DIN-Schiene
Schaltleistung Glühlampen 1000 W
Schaltleistung Leuchtstofflampen DUO 500 VA
Schaltleistung Leuchtstofflampen parallel 250 VA
Spannungsart der Versorgungsspannung AC/DC
Steuerspannung 1 8...230 V
Steuerspannung 2 8...230 V
Steuerspannungsart 1 AC/DC
Steuerspannungsart 2 AC/DC
Versorgungsspannung 8...230 V
eClass 10.1 27371605
UNSPSC V24 39122329
Anzahl der Kontakte als Schließer 2
Anzahl der Kontakte als Öffner 0
Zolltarifnummer 85364900
RoHS-konform CONFORM
