2-Leiter-Verteilereinspeiseklemme,16 mm²,seitliche und mittige Beschriftung,grau
Verpackungseinheiten
| 20 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
Durchgangsklemme Serie 2016 mit Betätigungswerkzeug
Die Durchgangsklemme mit der Artikelnummer 2016-7601 bietet eine reibungslose Elektroinstallation. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 18 bis 20 mm nötig. Die Durchgangsklemme erfüllt zudem auch die Funktion Einspeiseklemme. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 16 mm² geeignet.
Merkmale

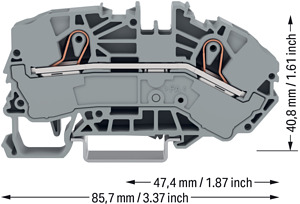

| Breite | 12 mm |
| Höhe | 85,7 mm |
| Tiefe | 40,8 mm |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 - 16 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,25 - 16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 16 mm² |
| Bemessungsstrom In | 76 A |
| Bemessungsspannung | 800 V |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2,00 |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | 105 °C |
| Explosionsgeprüfte Ausführung "Ex e" | Nein |
| Abschlussplatte erforderlich | Ja |
| Farbe | grau |
| Etagen intern gebrückt | Nein |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Import/Export
| Statistische Warennummer |
Verbindungs- und Kontaktelemente für Drähte und Kabel, für eine Spannung von 1000V oder weniger
85369010 |
Sonstiges
| Fegime | 2384499 |
| Herstellerartikelnummer | 20167601 |
| Herstellerbezeichnung | 2016-7601 |
