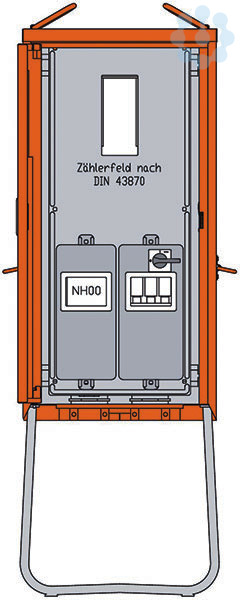

Artikelbild
Abbildung ähnlich
Walther

Anschlussschrank 55 kVA/1 Abgang

3904042 WA0011 WA0011
auf Anfrage
je 1 Stück
Bestellware

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

WALTHER Anschlussschrank

Anschlussleistung: 55kVA


nach IEC61439-4

und DIN/VDE 43868/1

Gehäuse (H12) aus elektrolytisch-verzinktem Stahlblech

mit schwermetallfreier Kunststoff-Lackierung

Farbe: RAL 2004 –reinorange-

mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde

mit Kranösen und seitlichen Tragegriffen

inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel

Einbauten im Isolierstoffgehäuse

Schutzart: IP 44

Messeinrichtung Schutzart: IP 54

Größe ca.: 973 x 483 x 265mm / H-B-T

+ Untergestell-Höhe ca.: 437mm


Anschluss:

1 NH00-Sicherungslasttrennschalter 100A

mit Bügelklemmen 10-50qmm


Messung:

1 DS-Zählerplatz ohne Zähler nach DIN 43 870/2


Abgang / Absicherung:

1 Leistungsschalter 3P 80A

mit thermisch-magnetischem Auslöser

mit Rahmenklemmen 10-50 mm²

Merkmale

Marke Walther
Hersteller Type WA0011
EAN 4015609347865
Artikelklasse Baustromverteiler
Anschlussleistung 55 W
Anzahl der Fehlerstrom-Schutzschalter 10 mA 0
Anzahl der Fehlerstrom-Schutzschalter 30 mA 0
Anzahl der Fehlerstrom-Schutzschalter 300 mA 0
Anzahl der Leitungsschutzschalter 0
Anzahl der Pole Hauptschalter 3
Anzahl der Zählerfelder 1
Ausführung Anschlussschrank
Bemessungsspannung 230/400 V V
Bemessungsstrom 80 A
Breite 483 mm
Hauptschalter Leistungsschalter
Hauptschalter-Bemessungsstrom 80 A
Höhe 973 mm
Schutzart (IP) IP44
Tiefe 702 mm
Werkstoff des Gehäuses Stahl
Anzahl der Steckdosen Schweizer Norm Typ 13 0
Anzahl der Steckdosen Schweizer Norm Typ 15 0
Anzahl der Steckdosen Schweizer Norm Typ 23 0
Anzahl der Steckdosen Schweizer Norm Typ 25 0
UNSPSC V24 39121101
eClass 10.1 27142605
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N) 0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE) 0
Anzahl der Fehlerstrom-Schutzschalter 100 mA 0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F) 0
Geeignet nach IEC/EN 61439-4 Ja
Notschalter Nein
Zolltarifnummer 85371098
RoHS-konform CONFORM
