Walther

Anschlussschrank 55kVA mit Zählerplatz und einem Leistungsschalter 3P 80A

3904042 WA0011 WA0011
auf Anfrage
je 1 Stück
Bestellware

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

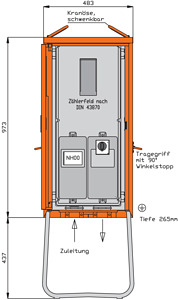

WALTHER AnschlussschrankAnschlussleistung: 55kVAnach IEC61439-4und DIN/VDE 43868/1Gehäuse (H12) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 –reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten im IsolierstoffgehäuseSchutzart: IP 44Messeinrichtung Schutzart: IP 54Größe ca.: 973 x 483 x 265mm / H-B-T + Untergestell-Höhe ca.: 437mmAnschluss:1 NH00-Sicherungslasttrennschalter 100A mit Bügelklemmen 10-50qmmMessung:1 DS-Zählerplatz ohne Zähler nach DIN 43 870/2Abgang / Absicherung:1 Leistungsschalter 3P 80A mit thermisch-magnetischem Auslöser mit Rahmenklemmen 10-50 mm²

Merkmale

Ausführung Anschlussschrank
Bemessungsspannung 400 V
Anschlussleistung 55 kVA
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N) 0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE) 0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F) 0
Anzahl der Steckdosen Schweizer Norm Typ 13 0
Anzahl der Steckdosen Schweizer Norm Typ 15 0
Anzahl der Steckdosen Schweizer Norm Typ 23 0
Anzahl der Steckdosen Schweizer Norm Typ 25 0
Anzahl der Zählerfelder 1
Hauptschalter Leistungsschalter
Hauptschalter-Bemessungsstrom 80 A
Anzahl der Pole Hauptschalter 3
Anzahl der Leitungsschutzschalter 0
Anzahl der Fehlerstrom-Schutzschalter 10 mA 0
Anzahl der Fehlerstrom-Schutzschalter 30 mA 0
Anzahl der Fehlerstrom-Schutzschalter 100 mA 0
Anzahl der Fehlerstrom-Schutzschalter 300 mA 0
Notschalter Nein
Schutzart (IP) IP44
Werkstoff des Gehäuses sonstige
Breite 483 mm
Höhe 973 mm
Tiefe 265 mm
Geeignet nach IEC/EN 61439-4 Ja

Gefahrstoffe

RoHS anwendbar Ja

Import/Export

Statistische Warennummer Ausgerüstete elektrische Schalt- und Verteilungstafeln, -felder, -konsolen, -pulte und -schränke, für eine Spannung v. 1000V od. weniger (ausg. Steuerschränke f. num. Steuerungen mit ADV sowie speicherprogrammierb. Steuerungen)
85371098

Sonstiges

Fegime 3904042
Herstellerbezeichnung WA0011
