Walther

Anschlussverteilerschrank 22kVA mit Zählerplatz, RCD TypB, 3 CEE-Abgänge 16-32A und 3 Schukos

7681065 WAV0100R1 WAV0100R1
auf Anfrage
je 1 Stück
Bestellware

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

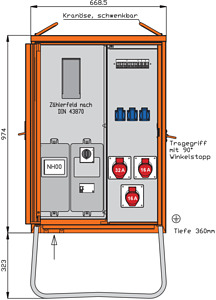

WALTHER AnschlussverteilerschrankAnschlussleistung: 22kVAnach IEC61439-4und DIN/VDE 43868/1Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Messeinrichtung Schutzart: IP 54Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss:1 NH00-Sicherungslasttrennschalter 63A mit Bügelklemmen 10-50qmmMessung:1 DS-Zählerplatz ohne Zähler nach DIN 43870/2Abgang / Absicherung:1 Leistungsschalter 3P 32A mit thermisch-magnetischem Auslöser1 RCD-Schutzschalter 4P 40A/30mA -B-1 CEE-Anbaudose 32A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-3 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Merkmale

Marke Walther
Hersteller Type WAV0100R1
EAN 4015609061105
Artikelklasse Baustromverteiler
Anschlussleistung 22 W
Anzahl der Fehlerstrom-Schutzschalter 30 mA 1
Anzahl der Fehlerstrom-Schutzschalter 300 mA 0
Anzahl der Leitungsschutzschalter 5
Anzahl der Pole Hauptschalter 3
Anzahl der Zählerfelder 1
Ausführung Anschlussverteilerschrank
Bemessungsspannung 230/400 V V
Breite 669 mm
Hauptschalter Leistungsschalter
Hauptschalter-Bemessungsstrom 32 A
Höhe 974 mm
Schutzart (IP) IP44
Tiefe 360 mm
Werkstoff des Gehäuses sonstige
Anzahl der Fehlerstrom-Schutzschalter 10 mA 0
Anzahl der Steckdosen Schweizer Norm Typ 13 0
Anzahl der Steckdosen Schweizer Norm Typ 15 0
Anzahl der Steckdosen Schweizer Norm Typ 23 0
Anzahl der Steckdosen Schweizer Norm Typ 25 0
UNSPSC V24 39121101
eClass 10.1 27142605
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 230 V / 4-polig (1, 2, 3, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 125 A / 400 V / 5-polig (1, 2, 3, N, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 3-polig (L, N, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 230 V / 5-polig (1, 2, 3, N, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 24 V / 2-polig (L, N) 0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 4-polig (1, 2, 3, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE) 2
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 230 V / 4-polig (1, 2, 3, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 4-polig (1, 2, 3, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE) 1
Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE) 0
Anzahl der CEE-Steckdosen (IEC 60309) 64 A / 230 V / 4-polig (1, 2, 3, PE) 0
Anzahl der Fehlerstrom-Schutzschalter 100 mA 0
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F) 3
Geeignet nach IEC/EN 61439-4 Ja
Notschalter Nein
eClass 11.0 27142605
eClass 9.0 27142605
Zolltarifnummer 85371098
RoHS-konform CONFORM
