Telegärtner BNC-Stecker Crimp/Crimp für RG-58C/U und Belden 9907, 50 Ohm

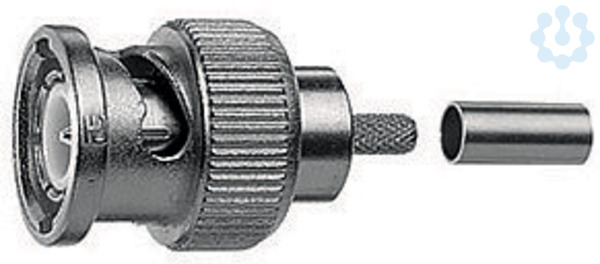

Der Telegärtner BNC-Kabelstecker J01000F1255S ist ein
gerader koaxialer BNC-Stecker für die Konfektionierung von Kabeln des Typs
RG-58C/U. Der Steckverbinder ist ebenfalls für das
Koaxialkabel Belden 9907 geeignet und verfügt über einen
Wellenwiderstand von 50 Ohm.
Die Ausführung mit Crimp/Crimp-Anschluss ermöglicht eine
fachgerechte und reproduzierbare Konfektionierung des Innenleiters und des
Kabelschirms. Der BNC-Stecker wird über den Bajonettverschluss mit einer
passenden BNC-Buchse verbunden und eignet sich für professionelle
Koaxialverbindungen in der Signal-, Daten- und Messtechnik.
Technische Eigenschaften
- Gerader BNC-Kabelstecker
- Steckverbinder: BNC, männlich
- Anschlussart: Crimp/Crimp
- Wellenwiderstand: 50 Ohm
- Geeignet für RG-58C/U
- Geeignet für Belden 9907
- Koaxialer Steckverbinder für professionelle Kabelkonfektionierung
- Bajonettverschluss für eine schnelle und sichere Steckverbindung
- Standardausführung
Elektrische Daten
| Wellenwiderstand |
50 Ohm |
| Frequenzbereich der BNC-Serie |
Bis zu 4 GHz, abhängig von der konkreten Steckverbindung |
| Betriebsspannung |
Bis 500 V eff. bei 50 Hz, abhängig von der konkreten Anwendung |
| Isolationswiderstand |
Mindestens 5 GΩ |
| Spannungsfestigkeit |
1,5 kV eff. bei 50 Hz |
| Durchgangswiderstand Innenleiter |
Maximal 20 mΩ |
| Durchgangswiderstand Außenleiter |
Maximal 5 mΩ |
Mechanische Eigenschaften
| Bauform |
Gerade |
| Anschluss |
Crimp/Crimp |
| Kabelgruppe |
G1 |
| Geeignete Kabel |
RG-58C/U, Belden 9907 |
| Steckzyklen |
Mindestens 500 |
| Norm |
IEC 61169-8 |
Werkstoffe und Oberflächen
| Federnde Kontaktteile |
CuBe2 beziehungsweise CuPb1.15Ni1 |
| Außenleiter |
CuZn39Pb3 |
| Isolierteile |
PTFE beziehungsweise PE |
| Dichtungen |
Silikon |
| Oberfläche Innenleiter |
Vergoldet |
| Oberfläche Außenleiter |
Nickel beziehungsweise Ag2CuSnZn0.5 |
Anwendungsbereiche
Der Telegärtner BNC-Stecker eignet sich für die Konfektionierung von
50-Ohm-Koaxialkabeln in industriellen und technischen Anwendungen. Typische
Einsatzbereiche sind Mess- und Prüftechnik, Funk- und Kommunikationstechnik,
Signalübertragung, Datenübertragung, Videoübertragung sowie der Aufbau
kundenspezifischer Koaxialleitungen.
Die Konfektionierung ist mit einem geeigneten Crimpwerkzeug und passenden
Crimpeinsätzen für das verwendete Kabel auszuführen. Vor der Montage sind
Kabeltyp, Kabelabmessungen, Crimpgeometrie und die Kompatibilität des
Montagewerkzeugs zu prüfen. Eine fachgerecht ausgeführte Crimpverbindung
ist Voraussetzung für die elektrische und mechanische Funktion der
konfektionierten Leitung.
Montagehinweis
Der BNC-Stecker ist ausschließlich mit den dafür vorgesehenen
Koaxialkabeln RG-58C/U beziehungsweise Belden 9907 zu verwenden. Die
Abisolierlängen und Crimpmaße sind der zugehörigen
Telegärtner-Montageanleitung beziehungsweise dem produktspezifischen
Datenblatt zu entnehmen. Für HF-Anwendungen sind insbesondere der
Wellenwiderstand von 50 Ohm und eine fachgerechte Schirmkontaktierung zu
berücksichtigen.
Artikelinformationen
| Hersteller |
Telegärtner |
| Herstellernummer |
J01000F1255S |
| EAN |
4018359102135 |
| Produktart |
BNC-Kabelstecker |
| Ausführung |
Crimp/Crimp, gerade, Standard |
| Kabeltyp |
RG-58C/U, Belden 9907 |
| Wellenwiderstand |
50 Ohm |
