Artikelbild
Abbildung ähnlich
ABB

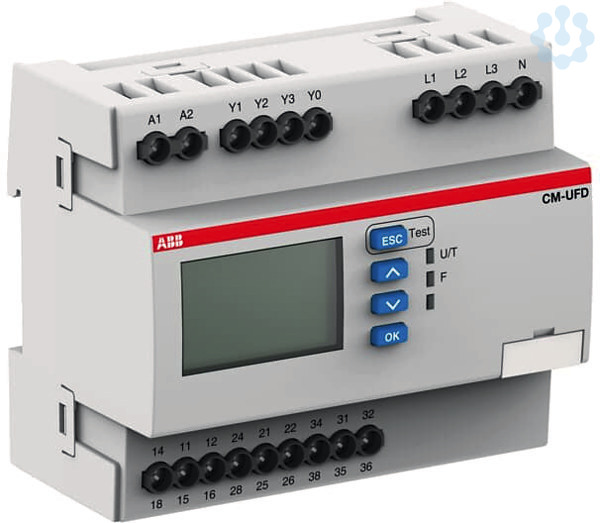

CM-UFD.M31 NA-Schutzrelais Netzeinspeiseüberwachungsrelais, 3 We

3967902 CM-UFD.M31 1SVR560730R3401
auf Anfrage
je 1 Stück
Bestellware

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Das Netzeinspeiseüberwachungsrelais CM-UFD.M31 überwacht Spannung und Frequenz in Ein- und Dreiphasennetzen. Es entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den NA-Schutz nach VDE-AR-N 4105:2018-11 (Erzeugungsanlagen am Niederspannungsnetz), bzw. VDE-AR-N 4110:2018-11 ((Erzeugungsanlagen am Mittelspannungsnetz). Für den Einsatz in Altanlagen sind auch die Einstellwerte nach der VDE-AR-N 4105:2011, bzw. BDEW (Einspeisung auf Mittelspannungsnetz) wählbar. In einem Alarmspeicher werden die letzten 99 Abschaltursachen und deren jeweiliger Zeitpunkt abgelegt. Es erfolgt außerdem eine Überwachung der angeschlossenen Kuppelschalter, Vektorsprungerkennung und eine ROCOF Frequenzgradientenüberwachung.

Merkmale

Marke ABB
Hersteller Type CM-UFD.M31
Herstellerartikelnummer 1SVR560730R3401
EAN 4013614492914
Artikelklasse Spannungsüberwachungsgerät
1-Phasen-Fenster möglich Ja
1-Phasen-Unterspannung möglich Ja
1-Phasen-Überspannung möglich Ja
3-Phasen-Fenster möglich Ja
3-Phasen-Unterspannung möglich Ja
3-Phasen-Überspannung möglich Ja
Ausführung des elektrischen Anschlusses Schraubanschluss
Enthält Funktion Gleichspannung-Fenster Nein
Enthält Funktion Gleichspannung-Unterspannung Nein
Enthält Funktion Gleichspannung-Überspannung Nein
Mit abnehmbaren Klemmen Nein
Spannungsart des Messbereichs AC
Spannungsmessbereich 1 0...540 V
Ansprechwert Spannung 0...540 V
Breite 108 mm
Höhe 90 mm
Tiefe 67 mm
Min. einstellbare Ansprechverzögerungszeit 1 s
Min. einstellbare Rückfallverzögerungszeit 1 s
UNSPSC V24 39122327
eClass 10.1 27371801
Bemessungsschaltstrom 4 A
Betriebsspannung AC 50 Hz 230...230
Betriebsspannung AC 60 Hz 230...230
Externe Stromversorgung erforderlich Ja
Spannungsart der Versorgungsspannung AC/DC
Versorgungsspannung AC 50 Hz 24...240
Versorgungsspannung AC 60 Hz 24...240
Versorgungsspannung DC 24...240 V
eClass 11.0 27371801
eClass 9.0 27371801
Spannungsmessbereich 2 0...540 V
Zolltarifnummer 85364900
RoHS-konform CONFORM
