Abbildung ähnlich
DC-Drive-Controller,DC 24 V,5 A,lichtgrau
2389075
750-636/000-700
750-636/000-700
19.400,00 EUR
(exkl. MwSt.)
23.086,00 EUR
(inkl. MwSt.)
je 100 Stück
keine Verfügbarkeit
Verpackungseinheiten
| 1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
DC-Drive-Controller; DC 24 V; 5 A; Separate Motoreinspeisung
Das Modul ist eine 1-kanalige, intelligente Positioniersteuerung für DC-24V-Motoren bis 5 A mit inkrementaler Positionsrückmeldung.

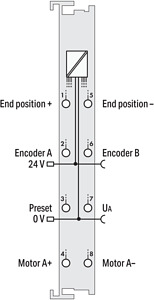

Drei 24V-Eingänge erfassen die Endlagenschalter und ein Preset-Signal. Eine Inkrementalgeber-Schnittstelle wertet die Signale des Positionsgebers aus und ermittelt den Istwert.
Die Positionierung optimiert bei Bedarf die Vorabschaltposition richtungsabhängig und berücksichtigt den Getriebespielausgleich.
Die bidirektionale Ansteuerung des DC-Motors erfolgt über eine kurzschlussfeste, temperaturüberwachte H-Brücke.
Es ist sowohl der geschaltete Betrieb als auch der Sanftan-/-auslauf oder die Stromreduzierung mittels PWM möglich.
Die feldseitig über die Power-Kontakte zugeführte, auf Unter- und Überspannung überwachte 24V-Speisespannung ist zu den Nachbarmodulen durchgeschleift.
Das Modul ist auch als:
reiner Incremental-Encoder oder als Schalter und Leistungssteller (PWM) einsetzbar.
Merkmale
| Versorgungsspannung DC | 24 V |
| Spannungsart der Versorgungsspannung | DC |
| Anzahl der Funktionen | 1 |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 0 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Mit optischer Schnittstelle | Nein |
| Unterstützt Protokoll für TCP/IP | Nein |
| Unterstützt Protokoll für PROFIBUS | Nein |
| Unterstützt Protokoll für CAN | Nein |
| Unterstützt Protokoll für INTERBUS | Nein |
| Unterstützt Protokoll für ASI | Nein |
| Unterstützt Protokoll für KNX | Nein |
| Unterstützt Protokoll für Modbus | Nein |
| Unterstützt Protokoll für Data-Highway | Nein |
| Unterstützt Protokoll für DeviceNet | Nein |
| Unterstützt Protokoll für SUCONET | Nein |
| Unterstützt Protokoll für LON | Nein |
| Unterstützt Protokoll für PROFINET IO | Nein |
| Unterstützt Protokoll für PROFINET CBA | Nein |
| Unterstützt Protokoll für SERCOS | Nein |
| Unterstützt Protokoll für Foundation Fieldbus | Nein |
| Unterstützt Protokoll für EtherNet/IP | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work | Nein |
| Unterstützt Protokoll für DeviceNet Safety | Nein |
| Unterstützt Protokoll für INTERBUS-Safety | Nein |
| Unterstützt Protokoll für PROFIsafe | Nein |
| Unterstützt Protokoll für SafetyBUS p | Nein |
| Unterstützt Protokoll für sonstige Bussysteme | Nein |
| Funkstandard Bluetooth | Nein |
| Funkstandard WLAN 802.11 | Nein |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Mobilfunkstandard 3G (UMTS) | Nein |
| IO-Link Master | Nein |
| Systemkomponente | Ja |
| Geeignet für Zählen | Nein |
| Geeignet zum Wiegen | Nein |
| Geeignet für Temperaturregelung | Nein |
| Geeignet für Schweiß-Regelung | Nein |
| Geeignet für Druck-Regelung | Nein |
| Geeignet für NC | Nein |
| Geeignet für Wegerfassung | Nein |
| Geeignet für CNC | Nein |
| Geeignet für SSI | Nein |
| Geeignet für Inkremental-Wert-Erfassung | Nein |
| Geeignet für Absolut-Wert-Erfassung | Nein |
| Geeignet für Durchfluss-Regelung | Nein |
| Geeignet für Durchfluss-Messung | Nein |
| Geeignet für Bahnsteuerung | Nein |
| Geeignet für Nocken-Steuerung | Nein |
| Geeignet für fliegende Säge | Nein |
| Geeignet für Mehrachs-Regelung | Nein |
| Geeignet für Einachs-Regelung | Nein |
| Geeignet für Mehrachs-Positionierung | Nein |
| Geeignet für Einachs-Positionierung | Nein |
| Funktionsblock Wiederanlaufsperre | Nein |
| Funktionsblock Automatischer Reset | Nein |
| Schützkontrolle Funktionsblock | Nein |
| Funktionsblock NOT-AUS | Nein |
| Funktionsblock Berührungslos Wirkende Schutzeinrichtungen | Nein |
| Funktionsblock Zustimm-Taster | Nein |
| Funktionsblock Zweihand-Schaltung | Nein |
| Funktionsblock Betriebsartenwahl | Nein |
| Funktionsblock Zugangskontrolle | Nein |
| Schutzart (IP) | IP20 |
| Feldbusanschluss über seperaten Buskoppler möglich | Ja |
| Frequenzmessung | Nein |
| Geeignet für Tragschienenmontage | Ja |
| Wand-/Direktmontage möglich | Nein |
| Fronteinbau möglich | Nein |
| Rack-Montage möglich | Nein |
| Geeignet für Sicherheitsfunktionen | Nein |
| SIL nach IEC 61508 | ohne |
| Performance Level nach EN ISO 13849-1 | ohne |
| Zugehöriges Betriebsmittel (Ex ia) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) | Nein |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Breite | 12 mm |
| Höhe | 100 mm |
| Tiefe | 67,8 mm |
| Unterstützt Protokoll für EtherCAT | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse I | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) | Nein |
Gefahrstoffe
| RoHS anwendbar | Nein |
Import/Export
| Statistische Warennummer |
Teile, erkennbar ausschließlich oder hauptsächlich für Geräte der Position 8535, 8536 oder 8537 bestimmt (ausg. für Waferprober der Warennummer 85389019)
85389099 |
Sonstiges
| Fegime | 2389075 |
| Herstellerbezeichnung | 750-636/000-700 |
Angaben zur Marke
Wago
