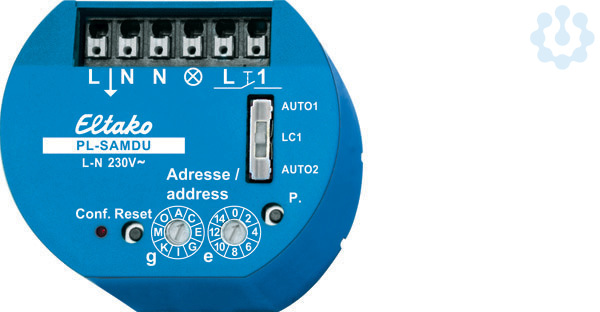

Dezentraler Universal-Dimmaktor mit Sensoreingang
5402350
PL-SAMDU
31100008
auf Anfrage
je
1 Stück
Wird für Sie bestellt
Verpackungseinheiten
1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung
Powerline-Universal-Dimmaktor. 53x43mm, 40mm tief, für Montage in 58mm-Schalterdosen. Power MOSFET bis 300W. Automatische Lampenerkennung. Sensoreingang 230V. Stand-by-Verlust nur 0,6 Watt. Zum Steuern und Dimmen an gleicher Stelle. Universal-Dimmschalter für Lampen bis 300W, abhängig von den Lüftungsverhältnissen. Dimmbare Energiesparlampen ESL und dimmbare 230V-LED-Lampen zusätzlich abhängig von der Lampenelektronik. Keine Mindestlast erforderlich. Schaltung mit Soft-Ein und Soft-Aus zur Lampenschonung. Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerung verändert die Helligkeit bis zum maximalen oder minimalen Wert. Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory). Minimale und maximale Helligkeit können mit SIENNA-Professional geändert werden. Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung. Für die Adresszuweisung befinden sich auf der Vorderseite zwei Drehschalter: Der linke Drehschalter bestimmt die Gruppenadresse g mit 16 alphabetischen Werten von A bis P. Der rechte Drehschalter bestimmt die Elementadresse e mit 16 numerischen Werten von 0 bis 15. Oberhalb davon befindet sich ein Schiebeschalter als Konfigurationschalter: Die Stellung AUTO1 lässt das Dimmen aller Lampenarten bis 300 Watt zu. Die Stellung LC1 ist eine Comfort-Stellung für LED-Lampen bis 150 Watt, welche sich auf AUTO (Phasenabschnitt) konstruktionsbedingt nicht weit genug abdimmen lassen und daher auf Phasenanschnitt gezwungen werden müssen. Die Stellung AUTO2 lässt das Dimmen aller Lampenarten bis 300 Watt zu. Erhöhte Mindesthelligkeit gegenüber AUTO1. In der Stellung LC1 dürfen keine induktiven (gewickelten) Trafos verwendet werden. Außerdem ist die maximale Anzahl dimmbarer LED-Lampen konstruktionsbedingt niedriger als in der Stellung AUTO. Über die PC-Software Sienna-Professional kann auf alle Einträge und Konfigurationen auch über das Stromnetz zugegriffen werden. L-Lasten (induktive Lasten, z.B. gewickelte Transformatoren) und C-Lasten (kapazitive Lasten, z.B. elektronische Transformatoren und LED-Lampen) dürfen nicht gemischt werden. R-Lasten (ohmsche Lasten, z.B. 230V-Glüh- und Halogenlampen) können beliebig zugemischt werden. Links von den Drehschaltern befindet sich eine rote LED, welche alle Aktivitäten anzeigt. Daneben befindet sich die Reset-Taste und rechts davon ein Service Pin. Funktionen gemäß Bedienungsanleitung. Die oben liegenden Anschlussklemmen sind Steckklemmen für Leiterquerschnitte von 0,2mm² bis 1,5mm².
Merkmale
Marke | Eltako |
Hersteller Type | PL-SAMDU |
Herstellerartikelnummer | 31100008 |
EAN | 4010312316870 |
Fegime | 5402350 |
Artikelklasse | Bussystem-Dimmaktor |
Andere Bussysteme | ohne |
Ausgangsleistung | 600...600 W |
Bussystem Funkbus | Nein |
Bussystem KNX | Nein |
Bussystem LON | Nein |
Bussystem Powernet | Ja |
Frequenz | 50...50 Hz |
Funk bidirektional | Ja |
Lastart | universal |
Montageart | Unterputz |
Parallel-Betrieb möglich | Ja |
Spannung | 230...230 V |
Vor Ort-/Handbedienung | Ja |
Anzahl der Ausgänge | 1 |
Ausführung | Steuerbaustein |
Busmodul abnehmbar | Nein |
Leistungszusatz verwendbar | Nein |
Mit LED-Anzeige | Ja |
Nebenstelleneingang | Nein |
Min. Tiefe der Gerätedose | 40 mm |
Mit Busankopplung | Ja |
UNSPSC V24 | 39121552 |
eClass 10.1 | 27143123 |
Bussystem KNX-RF (Funk) | Nein |
Max. Schaltleistung LED | 300 |
Zolltarifnummer | 85269200 |
RoHS-konform | CONFORM |
