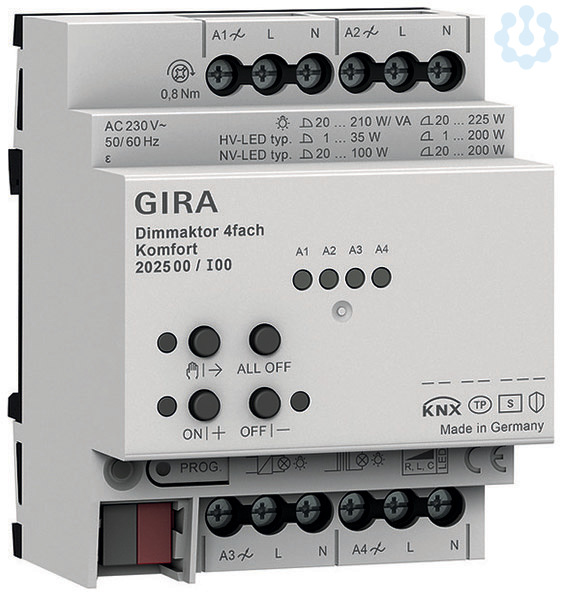

Dimmaktor 4f REG Kmf KNX Secure
7612597
202500
202500
auf Anfrage
je
1 Stück
Sofort verfügbar: 2 Stück
Verpackungseinheiten
1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung
Dimmaktor 4fach Komfort für KNX 4 x 225 W/VA - Dimmaktor mit integrierter Busankopplung. - Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen. - Automatische oder manuelle Auswahl des zur Last passenden Dimmprinzips. - Leerlauf-, kurzschluss- und übertemperatursicher. - Handbetätigung der Ausgänge unabhängig vom Bus. - Temporäre Statusanzeige aktivierbar, Verknüpfung über Kommunikationsobjekt über mehrere Aktoren hinweg möglich. - Parallelschaltung mehrerer Ausgänge zum Dimmen größerer Lampenlasten oder Leistungserweiterung über Leistungszusätze. - Zur Vereinfachung der Konfiguration können in der ETS alle vorhandenen Dimmkanäle auf gleiche Parameter zugeordnet und somit identisch parametriert werden. - Bis zu 6 Zentralfunktionen zur gemeinsamen Ansteuerung aller Dimmkanäle mit Schalt-, Dimm- und Wertobjekten. - Bis zu 8 unabhängige Logikfunktionen zur Realisierung einfacher oder komplexer logischer Operationen. - Aktiv sendende Rück- oder Statusmeldungen lassen sich nach Spannungswiederkehr oder nach einem ETS-Programmiervorgang global verzögern. Dimmausgänge: - Unabhängiges Schalten und Dimmen der Dimmausgänge. - Vorgabe der Lastart und Festlegung des Dimmprinzips möglich: Universal (mit automatischem Einmessvorgang), elektronischer Trafo (kapazitiv / Phasenabschnitt), konventioneller Trafo (induktiv / Phasenanschnitt), LED (Phasenanschnitt) bzw. LED (Phasenabschnitt). - Dimmkennline pro Kanal zur Anpassung auf die jeweilige angeschlossene Last im Zeitbereich und Wertebereich konfigurierbar. - Einstellung des dimmbaren Bereichs möglich (Einschalthelligkeit, Grundhelligkeit; alternativ: untere Dimmgrenze und obere Dimmgrenze). - Verhalten beim Empfang eines absoluten Helligkeitswerts einstellbar (andimmen, anspringen, Fading). - Verhalten beim relativen Hochdimmen im ausgeschalteten Zustand einstellbar (Kanal einschalten, keine Reaktion). - Zentrale Steuerungsfunktion über bis zu 6 Schaltobjekte, 6 Dimmobjekte und 6 Wertobjekte und Sammelrückmeldung. - Rückmeldung Schalten: Aktive (bei Änderung oder zyklisch auf den Bus sendend) oder passive (Objekt auslesbar) Rückmeldefunktion. - Rückmeldung Helligkeitswert: Aktive (bei Änderung oder zyklisch auf den Bus sendend) oder passive (Objekt auslesbar) Rückmeldefunktion. - Für aktive Rückmeldeobjekte ist die Art der Aktualisierung einstellbar (bei Änderung des Eingangsobjektes oder bei Änderung des Rückmeldewertes). Somit ist eine Anpassung an Visualisierungen individuell möglich. - Rückmeldungen für Kurzschluss, Überlast/Netzspannungsausfall und Lastart (KNX konform und erweitert). - Reaktion bei Busspannungsausfall-/wiederkehr und nach einem ETS-Programmiervorgang für jeden Ausgang einstellbar. - Logische Verknüpfungsfunktion einzeln für jeden Ausgang. - Sperrfunktion für jeden Kanal parametrierbar. Alternativ Zwangsstellungsfunktion separat für jeden Ausgang. - Zeitfunktionen (Ein-, Ausschaltverzögerung). - Treppenlichtfunktion mit Vorwarnfunktion durch zeitgesteuertes Reduzieren der Beleuchtung oder Aktivierung einer Permanentbeleuchtung. - Treppenhausfunktion mit Zeitverlängerung oder variabler Terppenhauszeitvergabe über Kommunikationsobjekt. - Soft-EIN-Funktion und Soft-AUS-Funktion einstellbar. - Automatisches Ausschalten bei Helligkeitswert < X % einstellbar (mit individueller Verzögerungszeit). - Einbeziehung in Lichtszenen möglich: Bis zu 64 interne Szenen sind je Ausgang parametrierbar. - Verzögerungszeit bei Szenenabruf konfigurierbar. - Dimmverhalten bei Aufruf einer neuen Szene einstellbar (anspringen, andimmen, Fading). - Visuelle Rückmeldung beim Speichern einer Szene. - Erweiterter Szenenabruf. - Betriebsstundenzähler einzeln für jeden Ausgang aktivierbar. - Betriebsstundenzähler als Vorwärtszähler (mit optionalem Grenzwert) oder Rückwärtszähler (mit optionalem Startwert). Logikfunktionen: - Das Gerät verfügt über acht interne Logikfunktionen. - Logikgatter (UND, ODER, exklusives UND, exklusives ODER, je mit bis zu 4 Eingängen). - 1-Bit-auf-1-Byte-Umsetzer mit Eingangsfilter, Sperrobjekt und Vorgabe der Ausgabewerte. - Sperrglied mit Filter- und Zeitfunktionen und Sperrobjekt. - Vergleicher für Werte mit neun verschiedenen Eingangsdatenformaten und vielen Vergleichsoperationen. - Grenzwertschalter mit Hysterese mit oberem und unterem Schwellwert bei neun verschiedenen Eingangsdatenformaten, inkl. Vorgabe der 1-Bit-Ausgabewerte. - Die Logikfunktionen besitzen eigene KNX Kommunikationsobjekte und können Telegramme des Aktors oder anderer Busgeräte verarbeiten. VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1. Die maximale Anschlussleistung ist abhängig von der gewählten Betriebsart (Phasenan- oder Phasenabschnitt). Nähere Angaben finden Sie in der Gebrauchsanleitung. Leistungserweiterung durch Gira Leistungszusätze. Parallelgeschaltete Ausgänge nur bis 95 % auslasten. An parallelgeschaltete Dimmausgänge keine Kompaktleuchtstofflampen anschließen. Parallelgeschaltete Dimmausgänge nicht mit Leistungszusätzen erweitern. Montage auf DIN-Hutschiene. KNX Data Secure kompatibel. Schneller Download der Applikation (Long Frame Support). Firmware-Updates sind mit der Gira ETS Service App (Zusatzsoftware) möglich. Anschluss- und Abzweigklemme für KNX im Lieferumfang enthalten.
Merkmale
Marke | Gira |
Hersteller Type | 202500 |
EAN | 4010337073338 |
Fegime | 7612597 |
Artikelklasse | Bussystem-Dimmaktor |
Andere Bussysteme | ohne |
Ausgangsleistung | 225...225 W |
Bussystem Funkbus | Nein |
Bussystem KNX | Ja |
Bussystem KNX-Funk | Nein |
Bussystem LON | Nein |
Bussystem Powernet | Nein |
Frequenz | 50...61 Hz |
Lastart | universal |
Montageart | REG |
Parallel-Betrieb möglich | Nein |
Schutzart (IP) | IP21 |
Spannung | 110...230 V |
Vor Ort-/Handbedienung | Ja |
Anzahl der Ausgänge | 4 |
Ausführung | Dimmaktor |
Breite in Teilungseinheiten | 4 |
Leistungszusatz verwendbar | Ja |
Mit LED-Anzeige | Ja |
Nebenstelleneingang | Nein |
Mit Busankopplung | Ja |
UNSPSC V24 | 39121552 |
eClass 10.1 | 27143123 |
Max. Schaltleistung LED | 200 |
Zolltarifnummer | 85365080 |
RoHS-konform | CONFORM |
