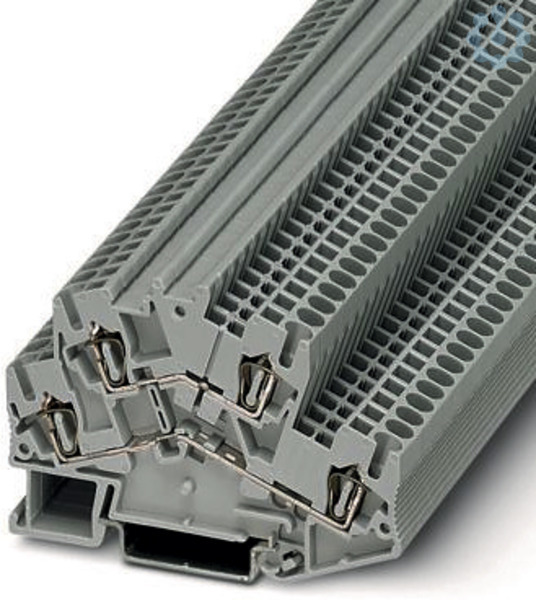

Artikelbild
Abbildung ähnlich
Phoenix Contact

Doppelstock-Zugfederklemme

3924660 STTBS2,5 3038464
Auslaufartikel
auf Anfrage
je 100 Stück
Wird nicht mehr hergestellt

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Doppelstock-Zugfederklemme, Nennspannung: 500 V, Nennstrom: 22 A, Anschlussart: Zugfederanschluss, 1. und 2. Etage, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,08 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau

Merkmale

Breite 5,2 mm
Höhe 78 mm
Tiefe 55 mm
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,08 - 2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,14 mm²
Anschließbarer Leiterquerschnitt eindrähtig 0,08 - 4 mm²
Bemessungsstrom In 22 A
Bemessungsspannung 500 V
Ausführung elektrischer Anschluss 1 Federzuganschluss
Ausführung elektrischer Anschluss 2 Federzuganschluss
Anzahl der Etagen 2
Anzahl der Klemmstellen je Etage 2,00
Montageart Hutschiene TH35
Werkstoff des Isolierkörpers sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL94 V0
Abschlussplatte erforderlich Ja
Farbe grau
Etagen intern gebrückt Nein
Geeignet für Leiterwerkstoff Aluminium/Kupfer

Import/Export

Statistische Warennummer Verbindungs- und Kontaktelemente für Drähte und Kabel, für eine Spannung von 1000V oder weniger
85369010

Sonstiges

Fegime 3924660
Herstellerartikelnummer 3038464
Herstellerbezeichnung STTBS2,5
Auslaufartikel Ja
