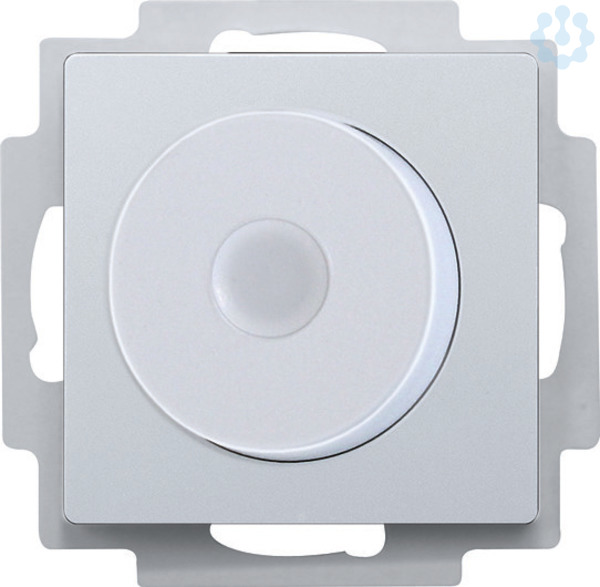

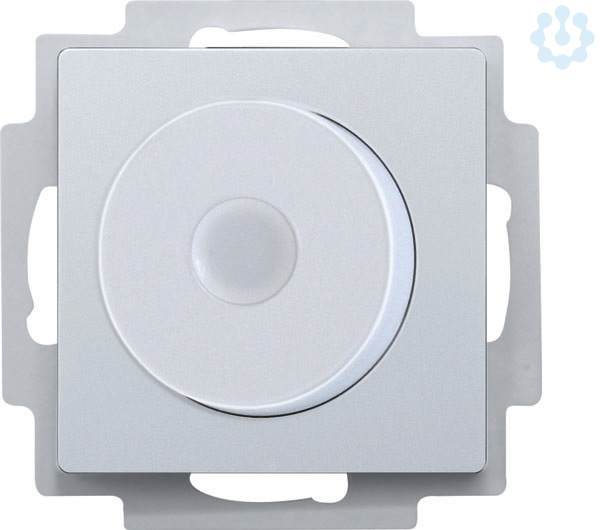

Dreh-Tast-Dimmschalter reinweiß glä nzend

Dreh-Tast-Dimmschalter für Montage in Rahmen Schneider Exxact mit 55x55mm Innenmaß. Lieferung ohne Rahmen. Universal-Dimmschalter mit Drehknopf, Power MOSFET bis 300W. Automatische Lampenerkennung. Mindesthelligkeit und Maximalhelligkeit einstellbar. Stand-by-Verlust nur 0,14 Watt. Für Einbaumontage. Einbautiefe 33 mm. Universal-Dimmschalter für Lampen bis 300W, abhängig von den Lüftungsverhältnissen. Dimmbare Energiesparlampen ESL und dimmbare 230V-LED-Lampen zusätzlich abhängig von der Lampenelektronik. Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung. Versorgungs-, Schalt- und Steuerspannung 230V. Keine Mindestlast erforderlich. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory). Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung. Montage: Halteplatte anschrauben. Nach dem Einstellen der Drehschalter die rote Isolierkappe abziehen und den Drehknopf aufstecken. Die Isolierkappe sollte für späteren Gebrauch in dem DTD55ES verbleiben. Danach den Rahmen aufrasten und die Frontplatte aufstecken. Zur Schraubbefestigung empfehlen wir Edelstahl-Senkschrauben 2,9x25mm, DIN 7982 C. Sowohl mit Dübeln 5x25mm als auch auf 55mm-Schalterdosen. Je 2 Stück Edelstahl-Senkschrauben 2,9x25mm und Dübel 5x25mm liegen bei. Achtung! Vor Montage und Demontage immer die Netzspannung freischalten! Mit dem linken %-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden. Mit dem mittleren %-Drehschalter kann die Maximalhelligkeit (voll aufgedimmt) eingestellt werden. Der rechte Drehschalter stellt die Betriebsart ein: AUTO lässt das Dimmen aller Lampenarten zu. LC ist eine Comfort-Stellung für LED-Lampen, welche sich auf AUTO (Phasenabschnitt) konstruktionsbedingt nicht weit genug abdimmen lassen und daher auf Phasenanschnitt gezwungen werden müssen. EC ist eine Comfort-Stellung für Energiesparlampen, welche konstruktionsbedingt mit einer erhöhten Spannung eingeschaltet werden müssen, damit diese abgedimmt auch kalt sicher wieder einschalten. Bedienung: In der Mitte des Drehknopfes drücken zum Einschalten mit dem Memory-Wert und zum Ausschalten und speichern des aktuellen Dimmwertes. Nach rechts im Uhrzeigersinn drehen zum Aufdimmen. Die Drehgeschwindigkeit bestimmt die Aufdimmgeschwindigkeit. War der Dimmschalter bei Drehbeginn nach rechts ausgeschaltet, wird mit der Mindesthelligkeit eingeschaltet und dann weiter aufgedimmt. Dies ist die Kinderzimmerschaltung. Wird ruckartig nach rechts gedreht ? bei zuvor ein- oder ausgeschaltetem Dimmschalter ? wird schnell auf die eingestellte Maximalhelligkeit aufgedimmt. Nach links gegen den Uhrzeigersinn drehen zum Abdimmen bis zur der eingestellten Mindesthelligkeit. Die Drehgeschwindigkeit bestimmt die Abdimmgeschwindigkeit. Wird ruckartig nach links gedreht, wird schnell auf die eingestellte Mindesthelligkeit abgedimmt. War der Dimmschalter bei Drehbeginn nach links ausgeschaltet, wird mit der Mindesthelligkeit eingeschaltet und dann durch nach rechts drehen weiter aufgedimmt. Zusätzlich zu dem Drehknopf kann mit einem 230V-Steuertaster gesteuert werden: Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerung verändert die Helligkeit bis zu dem maximalen bzw. minimalen Wert. Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung. Kinderzimmerschaltung mit Steuertaster: Beim Einschalten mit längerer Steuertasterbetätigung wird mit der Mindesthelligkeit eingeschaltet und, solange weiter getastet wird, langsam hochgedimmt, ohne den zuletzt gespeicherten Dimmwert zu verändern. Schlummerschaltung mit Steuertaster: Durch einen Doppelimpuls wird die Beleuchtung von der aktuellen Dimmstellung bis zur eingestellten Mindesthelligkeit abgedimmt und ausgeschaltet. Die max. Dimmzeit von 60 Minuten ist von der aktuellen Dimmstellung und der eingestellten Mindesthelligkeit abhängig und kann dadurch entsprechend verkürzt werden. Durch kurzes Tasten kann während des Abdimmvorgangs jederzeit ausgeschaltet werden. Ein langes Tasten während des Abdimmvorgangs dimmt hoch und beendet die Schlummerschaltung.
