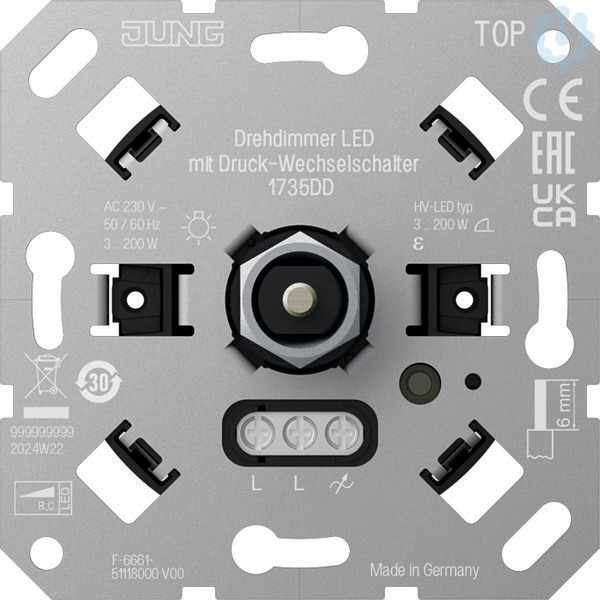

Drehdimmer LED mit Druck-Wechselschalter

ohne Befestigungskrallen

Bestimmungsgemäßer Gebrauch

Schalten und Dimmen von Beleuchtung im Phasenabschnitt

Betrieb mit geeigneter Abdeckung

Montage in Gerätedose mit Abmessungen nach DIN 49073

Produkteigenschaften

Dimmprinzip Phasenabschnitt

Einschalten durch lampenschonenden Softstart

Minimalhelligkeit dauerhaft speicherbar

Maximalhelligkeit dauerhaft speicherbar

Elektronischer Kurzschlussschutz

Elektronischer Übertemperaturschutz

Wechselschaltung in Kombination mit Wechselschalter möglich

Ersatzteil:

Befestigungsmutter Art.-Nr.: MU 173 DD

Nennspannung: AC 230 V ~

Netzfrequenz: 50/60 Hz

Standby-Leistung: 0 W

Verlustleistung: max. 2 W

Umgebungstemperatur: 0 ... +35 °C

Anschlussleistung bei 35 °C

Glühlampen: 3 ... 200 W

HV-Halogenlampen: 3 ... 200 W

HV-LED-Lampen: typ. 3 ... 200 W

Elektronisches LED-Vorschaltgerät mit LED-Lampen: 3 ... 200 W

Leistungsreduzierung

pro 5 °C Überschreitung von 35 °C: −10 %

bei Einbau in Holz- oder Trockenbauwand: −15 %

bei Einbau in Mehrfachkombinationen: −20 %

Anschluss Schraubklemmen

eindrähtig: 1 x 0,5 ... 2,5 mm2

2 x 0,5 ... 1,5 mm2

feindrähtig ohne Aderendhülse: 1 x 0,5 ... 2,5 mm2 2 x 0,5 ... 1,5 mm2

feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm22 x 0,5 ... 1,5 mm2

Gesamtlänge Lastleitung: max. 100 m
