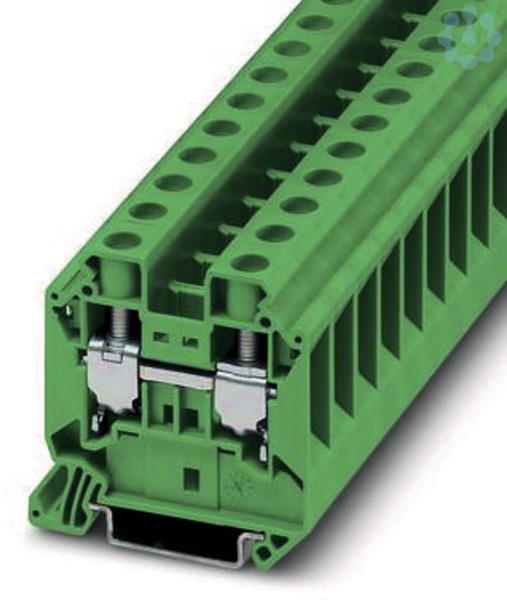

Abbildung ähnlich
Durchgangsklemme
7008628
UT16GN
3044211
auf Anfrage
je 100 Stück
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
Durchgangsklemme, Nennspannung: 1000 V, Nennstrom: 76 A, Anzahl der Anschlüsse: 2, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 16 mm², Querschnitt: 1,5 mm² - 25 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grün
Merkmale
| Breite | 12,2 mm |
| Höhe | 55,5 mm |
| Tiefe | 54,4 mm |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5 - 25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,5 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 6 mm² |
| Bemessungsstrom In | 76 A |
| Bemessungsspannung | 1.000 V |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Anzahl der Klemmstellen je Etage | 2,00 |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | sonstige |
| Betriebstemperatur | -60 - 110 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Abschlussplatte erforderlich | Ja |
| Farbe | grün |
| Etagen intern gebrückt | Ja |
| Geeignet für Leiterwerkstoff | Aluminium/Kupfer |
Gefahrstoffe
| RoHS anwendbar | Nein |
Import/Export
| Statistische Warennummer |
Verbindungs- und Kontaktelemente für Drähte und Kabel, für eine Spannung von 1000V oder weniger
85369010 |
Sonstiges
| Fegime | 7008628 |
| Herstellerartikelnummer | 3044211 |
| Herstellerbezeichnung | UT16GN |
Angaben zur Marke
Phoenix Contact
