Moeller Eaton

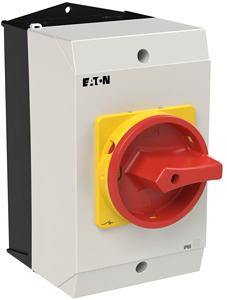

EIN-AUS-Schalter, P3, 63 A, Aufbau, 3-polig + N, 1 S, 1 Ö, NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, abschließbar in 0-Stellung

2884884 P3-63/I3/SVB/N/HI11 207342
auf Anfrage
je 1 Stück
Bestellware

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Hauptschalter/Lasttrennschalter Ein-Aus nach IEC/EN 60947-3, 690V/63A, Schutzart Front IP65, Griff rot mit Sperrkranz gelb abschliessbar mit 3 Vorhängeschlössern, Trennschalter P3 haben eine sehr kompakte und robuste Bauweise. Der Handantrieb wirkt direkt auf die Verbindung der Kontakte. Die Kontakte werden beim Ausschalten zum Öffnen gezwungen. Ausführung allgemein: Isoliermaterial, Gehäuse zur Oberflächenmontage, Einbau, Zwischenbau, IVS Verteilereinbau

Merkmale

Ausführung als Hauptschalter Ja
Ausführung als Wartungs-/Reparaturschalter Ja
Ausführung als Sicherheitsschalter Nein
Ausführung als NOT-AUS-Einrichtung Ja
Ausführung als Wendeschalter Nein
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsbetriebsspannung 690 V
Bemessungsdauerstrom Iu 63 A
Bemessungsdauerstrom bei AC-23, 400 V 63,00 A
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Bemessungsbetriebsleistung bei AC-3, 400 V 30,00 kW
Bemessungskurzzeitstromfestigkeit Icw 1,26 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 37 kW
Schaltleistung bei 400 V 30,000 kW
Bedingter Bemessungskurzschlussstrom Iq 100 kA
Polzahl 4
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional Nein
Motorantrieb integriert Nein
Spannungsauslöser optional Nein
Gerätebauart Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung Ja
Geeignet für Frontbefestigung 4-Loch Nein
Geeignet für Frontbefestigung Zentral Nein
Geeignet für Verteilereinbau Nein
Geeignet für Zwischenbau Nein
Farbe des Betätigungselements rot
Ausführung des Betätigungselements sonstige
Verriegelbar Ja
Anschlussart Hauptstromkreis Schraubanschluss
Schutzart (IP), frontseitig IP65
Schutzart (NEMA) 12
Mit vormontierter Verkabelung Nein
Breite 120 mm
Höhe 222 mm
Tiefe 160 mm

Gefahrstoffe

RoHS anwendbar Ja

Import/Export

Statistische Warennummer Elektrische Schalter für eine Spannung von mehr als 60V bis weniger als 1000V, anderweit weder genannt noch inbegriffen
85365080

Sonstiges

Fegime 2884884
Herstellerartikelnummer 207342
Herstellerbezeichnung P3-63/I3/SVB/N/HI11
