EV-Messadapter EVSE-Ladestationen Wallboxen 3-PH PP CP
1684348
EV3-2
044169
auf Anfrage
je
1 Stück
Sofort verfügbar: 2 Stück
Verpackungseinheiten
1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung

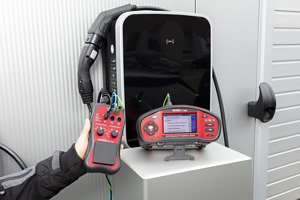

Benning EV 3-2. Der Prüfadapter ermöglicht mit dem Installationsprüfgerät BENNING IT 200/BENNING IT 130 die Sicherheits- und Funktionsprüfung von AC-Ladestationen (Wallboxen) für Elektrofahrzeuge gemäß DIN VDE 0100-600 und DIN VDE 0105-100 durchzuführen. Kompatibel für 1- und 3-phasige Ladestationen (EVSE) der Ladebetriebsart 3 mit Typ-2-Steckverbinder. Ermöglicht die sichere Kontaktierung des Installationsprüfgerätes mit der Ladestation. Simuliert für die Ladestation ein Elektrofahrzeug mit unterschiedlichen Zuständen. Drehschalter Proximity Pilot PP (Kabelsimulation): Simulation unterschiedlicher Strombelastbarkeiten (Kodierungen) der Ladekabel. Drehschalter Control Pilot CP (Fahrzeugsimulation): Simulation unterschiedlicher Fahrzeugzustände, wie A (nicht verbunden), B (verbunden, nicht bereit), C (laden ohne Belüftung), D (laden mit Belüftung) und E (Kurzschluss zwischen CP-PE). Separate Phasenanzeigen (L1/L2/L3) durch drei LEDs sobald Ladestation Energie bereitstellt. Prüfsteckdose und 4 mm Buchsen (L1/L2/L3/N/PE) für die einfache Verbindung mit Installationsprüfgerät. BNC-Anschluss zur Messung des pulsweitenmodulierten CP-Signals der Ladestation mit Oszilloskop. Überprüfung des EVSE-Verriegelungssystem ab Status B (Freigabe des Ladekabels wird blockiert). Stecktechnik sonstige. Werkstoff des Isoliermaterials sonstige. Messkreiskategorie CAT II. Max. Spannung Messkreiskategorie 300 V. Inklusive Schutztasche.
Merkmale
Marke | Benning |
Hersteller Type | EV3-2 |
Herstellerartikelnummer | 044169 |
EAN | 4014651441699 |
Fegime | 1684348 |
Artikelklasse | Zubehör für Messgerät |
Art des Zubehörs/Ersatzteils | sonstige |
Ersatzteil | Nein |
Messkreiskategorie | CAT II |
Mit Koffer/Tasche | Nein |
Set-Ausführung | Nein |
Stecktechnik | sonstige |
Zubehör | Ja |
eClass 10.1 | 27440313 |
UNSPSC V24 | 39121402 |
Isoliermaterial | sonstige |
Zolltarifnummer | 90309000 |
RoHS-konform | CONFORM |
