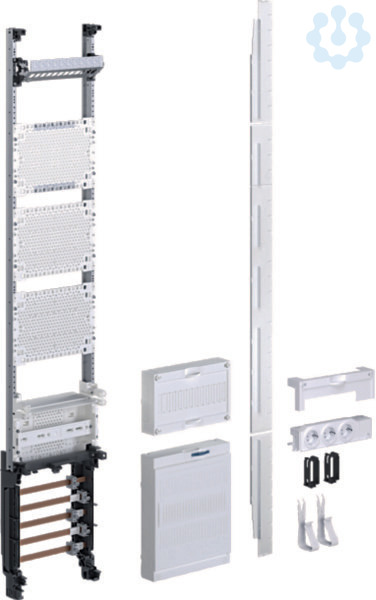

Artikelbild
Abbildung ähnlich
Hager

Einbausatz,univ.Z,H=1350mm, für LM-Anwendungen,SaS 300mm,RfZ 150mm,M

8898816 ZU59LM7ES2 ZU59LM7ES2
auf Anfrage
je 1 Stück
Hat Bestand

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Einbausatz,univ.Z,H=1350mm,für LM-Anwendungen,SaS 300mm,RfZ 150mm,MM 900mm, 1-f..Einbausatz für Lastmanagement Anwendungen zum Einbau in Zählerschranksystem durch werkzeuglose Schnellmontage nach Norm DIN VDE 0603. Vormontierter Einbausatz bestehend aus Traggerüst mit Tragschienen, Multimediabereich, Zusatzraum für Lastmanager (RfL) und NAR (Netzseitigem Anschlussraum).

Der NAR (HxB = 300x250 mm) ist mit 5 Sammelschienen 12x5mm ausgestattet.

Der RfL (HxB = 150x250 mm) ist als vollständiges Kunststoffgehäuse aufgebaut. Zur Montage des Lastmanagers (Reiheneinbaugerät, nicht enthalten) ist eine Kunststoff-Hutschiene integriert.

Der Multimedia-Bereich zur Montage der Multimedia-Komponenten für die Lastmanagement-Anwendung. Bestehend aus einem isoliertem vormontiertem Patchpanel für 12-Ports mit Bezeichnungsstreifen, 6 geschirmten Datenmodulen RJ45 Kat. 6 (500 MHz), 3-fach Schutzkontaktsteckdosen (90 Grad drehbar) zum Leitungsanschluss über Steckklemmen, Multimedia-Gerätehalter für VDI-Komponenten und Kabel- Halteklammern.

Hinweis: Vom Patchpanel ist eine Leitung zur Potentialausgleichsschiene (Funktionspotentialausgleich nach DIN EN 50310 - VDE 0800-2-310) miteinander zu verbinden (nicht enthalten). Abschottungen vom Multimediafeld neben anderen Einbausätzen sind nach Anwendung einzubauen (nicht enthalten).

Merkmale

Marke Hager
Hersteller Type ZU59LM7ES2
EAN 3250617626958
Artikelklasse Verdrahtungsset für Kleinverteiler
UNSPSC V24 39121311
eClass 10.1 27142427
Breite 250 mm
Höhe 1350 mm
Mit Abdeckung Ja
Zolltarifnummer 85381000
RoHS-konform CONFORM
