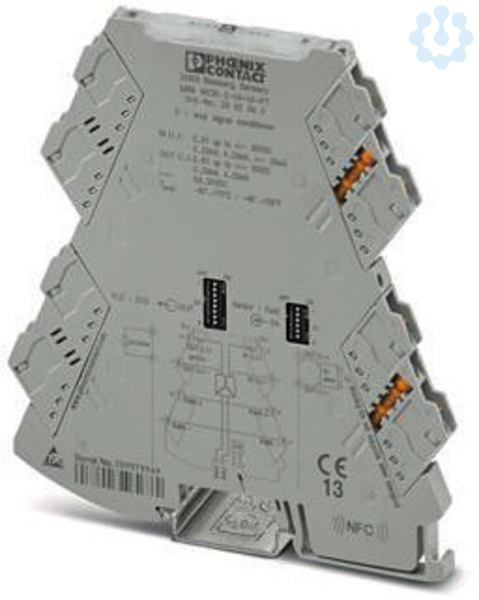

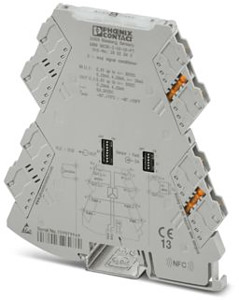

Abbildung ähnlich
260,90 EUR
(exkl. MwSt.)
310,47 EUR
(inkl. MwSt.)
je 1 Stück
Sofort verfügbar: 1 Stück
Verpackungseinheiten
| 1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
3-Wege-Trennverstärker mit steckbarer Anschlusstechnik und kalibrierter Messbereichumschaltung zur galvanischen Trennung von uni- und bipolaren Analogsignalen. Über DIP-Schalter konfigurierbarer Ein-/Ausgang. Push-in-Anschlusstechnik, Standardkonfiguration.
Merkmale
| Art der Spannungsversorgung | sonstige |
| Bemessungsversorgungsspannung DC | 9,6 - 30 V |
| Anzahl der Eingangsbereiche -60 mV ... +60 mV | 0 |
| Anzahl der Eingangsbereiche -100 mV ... +100 mV | 0 |
| Anzahl der Eingangsbereiche -300 mV ... +300 mV | 0 |
| Anzahl der Eingangsbereiche -500 mV ... +500 mV | 0 |
| Anzahl der Eingangsbereiche -1 V ... +1 V | 0 |
| Anzahl der Eingangsbereiche -2 V ... +2 V | 0 |
| Anzahl der Eingangsbereiche -2,5 V ... +2,5 V | 0 |
| Anzahl der Eingangsbereiche -5 V ... +5 V | 1 |
| Anzahl der Eingangsbereiche -10 V ... +10 V | 1 |
| Anzahl der Eingangsbereiche -20 V ... +20 V | 1 |
| Anzahl der Eingangsbereiche 0 mV ... 60 mV | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 100 mV | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 200 mV | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 300 mV | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 500 mV | 0 |
| Anzahl der Eingangsbereiche 0 V ... 1 V | 0 |
| Anzahl der Eingangsbereiche 0 V ... 2 V | 0 |
| Anzahl der Eingangsbereiche 0 V ... 2,5 V | 0 |
| Anzahl der Eingangsbereiche 0 V ... 5 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 10 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 20 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 24 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 30 V | 1 |
| Anzahl der Eingangsbereiche 1 V ... 5 V | 1 |
| Anzahl der Eingangsbereiche 2 V ... 10 V | 1 |
| Anzahl der Eingangsbereiche +5 V ... -5 V | 0 |
| Anzahl der Eingangsbereiche +10 V ... -10 V | 0 |
| Anzahl der Eingangsbereiche 5 V ... 0 V | 0 |
| Anzahl der Eingangsbereiche 5 V ... 1 V | 0 |
| Anzahl der Eingangsbereiche 10 V ... 0 V | 0 |
| Anzahl der Eingangsbereiche 10 V ... 2 V | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 5 mA | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 10 mA | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 20 mA | 1 |
| Anzahl der Eingangsbereiche 4 mA ... 20 mA | 1 |
| Anzahl der Eingangsbereiche -5 mA ... +5 mA | 0 |
| Anzahl der Eingangsbereiche -10 mA ... +10 mA | 0 |
| Anzahl der Eingangsbereiche -20 mA ... +20 mA | 1 |
| Anzahl der Eingangsbereiche 20 mA ... 0 mA | 0 |
| Anzahl der Eingangsbereiche 20 mA ... 4 mA | 0 |
| Anzahl der Ausgangsbereiche -60 mV ... +60 mV | 0 |
| Anzahl der Ausgangsbereiche -100 mV ... +100 mV | 0 |
| Anzahl der Ausgangsbereiche -300 mV ... +300 mV | 0 |
| Anzahl der Ausgangsbereiche -500 mV ... +500 mV | 0 |
| Anzahl der Ausgangsbereiche -1 V ... +1 V | 0 |
| Anzahl der Ausgangsbereiche -2 V ... +2 V | 0 |
| Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V | 0 |
| Anzahl der Ausgangsbereiche -5 V ... +5 V | 0 |
| Anzahl der Ausgangsbereiche -10 V ... +10 V | 0 |
| Anzahl der Ausgangsbereiche -20 V ... +20 V | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 60 mV | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 100 mV | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 200 mV | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 300 mV | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 500 mV | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 1 V | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 2 V | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 2,5 V | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 5 V | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 10 V | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 20 V | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 24 V | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 30 V | 0 |
| Anzahl der Ausgangsbereiche 1 V ... 5 V | 0 |
| Anzahl der Ausgangsbereiche 2 V ... 10 V | 0 |
| Anzahl der Ausgangsbereiche +5 V ... -5 V | 0 |
| Anzahl der Ausgangsbereiche +10 V ... -10 V | 0 |
| Anzahl der Ausgangsbereiche 5 V ... 0 V | 0 |
| Anzahl der Ausgangsbereiche 5 V ... 1 V | 0 |
| Anzahl der Ausgangsbereiche 10 V ... 0 V | 0 |
| Anzahl der Ausgangsbereiche 10 V ... 2 V | 0 |
| Anzahl der Ausgangsbereiche 0 mA ... 5 mA | 0 |
| Anzahl der Ausgangsbereiche 0 mA ... 10 mA | 0 |
| Anzahl der Ausgangsbereiche 0 mA ... 20 mA | 1 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA | 1 |
| Anzahl der Ausgangsbereiche -5 mA ... +5 mA | 0 |
| Anzahl der Ausgangsbereiche -10 mA ... +10 mA | 0 |
| Anzahl der Ausgangsbereiche -20 mA ... +20 mA | 0 |
| Anzahl der Ausgangsbereiche 20 mA ... 0 mA | 0 |
| Anzahl der Ausgangsbereiche 20 mA ... 4 mA | 0 |
| Anzahl der Kanäle | 1 |
| Störmeldeausgang | Ja |
| Eigensicher nach EN 60947-5-6 NAMUR | Nein |
| Galvanische Trennung zwischen den Eingängen | Nein |
| Galvanische Trennung zwischen Eingang und Ausgang | Ja |
| Galvanische Trennung zwischen Ausgang zu Ausgang | Nein |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen | Ja |
| SIL nach IEC 61508 | ohne |
| Höhe | 109,81 mm |
| Breite | 6,2 mm |
| Tiefe | 119,2 mm |
| Leistungsaufnahme | 0,80 W |
| Bürde | 600 - 10.000 Ohm |
| Betriebstemperatur | -40 - 70 °C |
| Temperaturdrift | 0,010 %/K |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Montageart | Schnappbefestigung Tragschiene |
| Schutzart (IP) | IP20 |
| Gerätebauart | sonstige |
Gefahrstoffe
| RoHS anwendbar | Nein |
Import/Export
| Statistische Warennummer |
Elektrische Maschinen, Apparate und Geräte mit eigener Funktion, in Kapitel 85 anderweit weder genannt noch inbegriffen
85437090 |
Sonstiges
| Fegime | 5698166 |
| Herstellerartikelnummer | 2902040 |
| Herstellerbezeichnung | MINIMCR-2-UI-UI-PT |
Angaben zur Marke
Phoenix Contact
