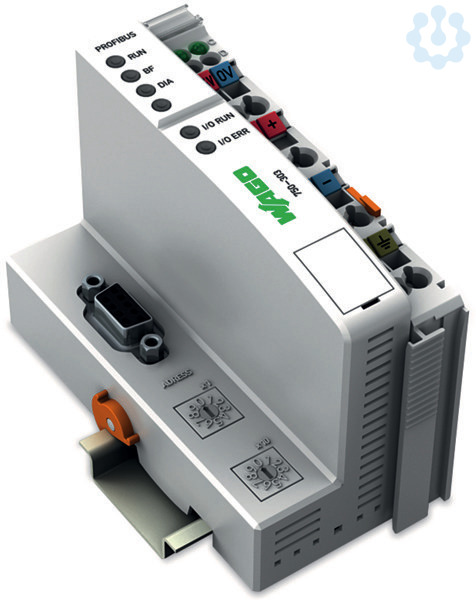

FBK PROFIBUS DP Cu 12Mbaud Signale: Digital/Analog
Verpackungseinheiten
| 1 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung

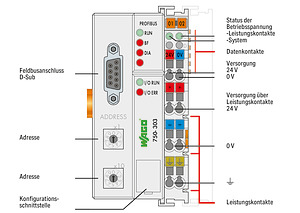

Dieser Feldbuskoppler verbindet das WAGO-I/O-SYSTEM als Slave mit dem PROFIBUS-Feldbus.
Der Buskoppler erkennt alle gesteckten I/O-Module und erstellt daraus ein lokales Prozessabbild. Hierbei kann es sich um eine gemischte Anordnung von analogen (Datenaustausch wortweise) und digitalen (Datenaustausch bitweise) Modulen handeln.
Über den PROFIBUS-Feldbus wird das Abbild in den Speicher der verantwortlichen Steuerung eingeblendet.
Das lokale Prozessabbild wird in einen Eingangs- und Ausgangsdatenbereich unterteilt. Die Prozessdaten können über den PROFIBUS eingelesen und in einer Steuerung weiterverarbeitet werden. Die Prozessausgangsdaten werden über den PROFIBUS ausgegeben.
Die Daten der analogen Module werden in der Reihenfolge ihrer Position nach dem Buskoppler in den automatisch erstellten Prozessabbild abgelegt. Die Bits der digitalen Module werden zu Bytes zusammengefügt und den analogen Daten angehängt. Ist die Anzahl der digitalen E/A größer als 8 Bit, beginnt der Koppler automatisch ein weiteres Byte.
Merkmale
| Mit integrierter Stromversorgung | Ja |
| Eingangsspannung DC | 24,00 V |
| Art der Eingangsspannung | DC |
| Max. Eingangsstrom DC | 0,50 A |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Mit optischer Schnittstelle | Nein |
| Unterstützt Protokoll für TCP/IP | Nein |
| Unterstützt Protokoll für PROFIBUS | Ja |
| Unterstützt Protokoll für CAN | Nein |
| Unterstützt Protokoll für INTERBUS | Nein |
| Unterstützt Protokoll für ASI | Nein |
| Unterstützt Protokoll für KNX | Nein |
| Unterstützt Protokoll für Modbus | Nein |
| Unterstützt Protokoll für Data-Highway | Nein |
| Unterstützt Protokoll für DeviceNet | Nein |
| Unterstützt Protokoll für SUCONET | Nein |
| Unterstützt Protokoll für LON | Nein |
| Unterstützt Protokoll für SERCOS | Nein |
| Unterstützt Protokoll für PROFINET IO | Nein |
| Unterstützt Protokoll für PROFINET CBA | Nein |
| Unterstützt Protokoll für Foundation Fieldbus | Nein |
| Unterstützt Protokoll für EtherNet/IP | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work | Nein |
| Unterstützt Protokoll für DeviceNet Safety | Nein |
| Unterstützt Protokoll für INTERBUS-Safety | Nein |
| Unterstützt Protokoll für PROFIsafe | Nein |
| Unterstützt Protokoll für SafetyBUS p | Nein |
| Unterstützt Protokoll für sonstige Bussysteme | Nein |
| Funkstandard Bluetooth | Nein |
| Funkstandard WLAN 802.11 | Nein |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Mobilfunkstandard 3G (UMTS) | Nein |
| IO-Link Master | Nein |
| Systemkomponente | Ja |
| Schutzart (IP) | IP20 |
| Anzahl der Steckplätze | 1 |
| Mit steckbaren Baugruppen, digitale Ein-/Ausgangssignale | Ja |
| Mit steckbaren Baugruppen, analoge Ein-/Ausgangssignale | Ja |
| Mit steckbaren Baugruppen, Kommunikationsmodule | Ja |
| Mit steckbaren Baugruppen, Funktions- u. Technologie-Module | Ja |
| Mit steckbaren Baugruppen, Zentralmodule | Ja |
| Mit steckbaren Baugruppen, sonstige | Ja |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Mit Potentialtrennung | Ja |
| Feldbusanschluss über seperaten Buskoppler möglich | Nein |
| Mit Buskoppler für modularen Stationsaufbau | Ja |
| Geeignet für Tragschienenmontage | Ja |
| Wand-/Direktmontage möglich | Nein |
| Fronteinbau möglich | Nein |
| Rack-Montage möglich | Nein |
| Geeignet für Sicherheitsfunktionen | Nein |
| Zugehöriges Betriebsmittel (Ex ia) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) | Nein |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Breite | 50,5 mm |
| Höhe | 100 mm |
| Tiefe | 71,1 mm |
Gefahrstoffe
| RoHS anwendbar | Nein |
Import/Export
| Statistische Warennummer |
Geräte zum Empfangen, Konvertieren und Senden oder Regenerieren v. Tönen, Bildern oder anderen Daten, einschl. Geräte für die Vermittlung (switching) und Wegewahl (routing)
85176200 |
Sonstiges
| Fegime | 2656742 |
| Herstellerartikelnummer | 7500303 |
| Herstellerbezeichnung | 750-303 |
