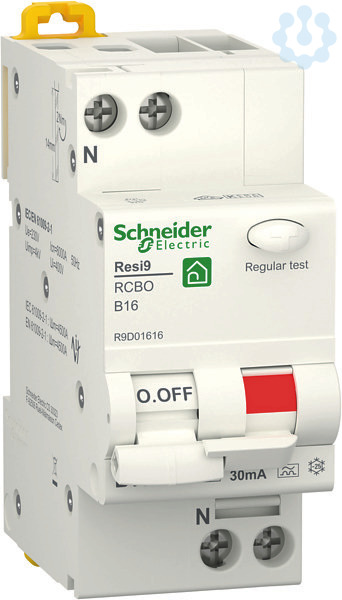

Artikelbild
Abbildung ähnlich
Schneider Electric

FI/LS-Schalter Resi9 1P+N, 16A, B-Char., 30mA, Typ A, 6kA

7137894 R9D01616 R9D01616
auf Anfrage
je 1 Stück
Hat Bestand

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

FI/LS-Schalter Resi9 . 1 polig + N, 16A. B-Charakteristik, Nennfehlerstrom 30 mA, Typ A, Bemessungsausschaltvermögen 6kA, gemäß EN/IEC 61009-1. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50 Hz, Neutralposition links. Fehlerstrom-Schutzschalter mit integriertem Leitungsschutzschalter. Mechanische rote Anzeige bei Fehlerauslösung des LS-Schalters und speraten mechanische rote Anzeige bei Fehlerstromauslösung des FI-Schutzschalters an der Frontseite des Gerätes. Farbton RAL 9003.

Merkmale

Unterputzmontage Nein
Polzahl (gesamt) 2
Anzahl der abgesicherten Pole 1
Bemessungsspannung 230 V
Bemessungsisolationsspannung Ui 400 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsstrom 16 A
Bemessungsfehlerstrom 0,03 A
Fehlerstrom-Typ A
Energiebegrenzungsklasse 3
Bemessungsabschaltvermögen nach EN 61009 6 kA
Bemessungsschaltvermögen Icn nach EN 61009-1 6,00 kA
Abschaltcharakteristik unverzögert
Stoßstromfestigkeit 0,25 kA
Spannungsart AC
Frequenz 50 Hz
Auslösecharakteristik B
Mitschaltender Neutralleiter Ja
Mit Verriegelungsvorrichtung Nein
Überspannungskategorie 3
Verschmutzungsgrad 2
Umgebungstemperatur während des Betriebs -25 - 40 °C
Breite in Teilungseinheiten 2
Einbautiefe 44,5 mm
Fehlauslöseschutz Nein
Schutzart (IP) IP20
Anschließbarer Leiterquerschnitt eindrähtig 1 - 16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1 - 10 mm²
Verlustleistung 4,30 W

Gefahrstoffe

RoHS anwendbar Ja

Import/Export

Statistische Warennummer Leistungsschalter für eine Spannung von 1000V oder weniger und für eine Stromstärke von 63A oder weniger
85362010

Sonstiges

Fegime 7137894
Herstellerbezeichnung R9D01616
