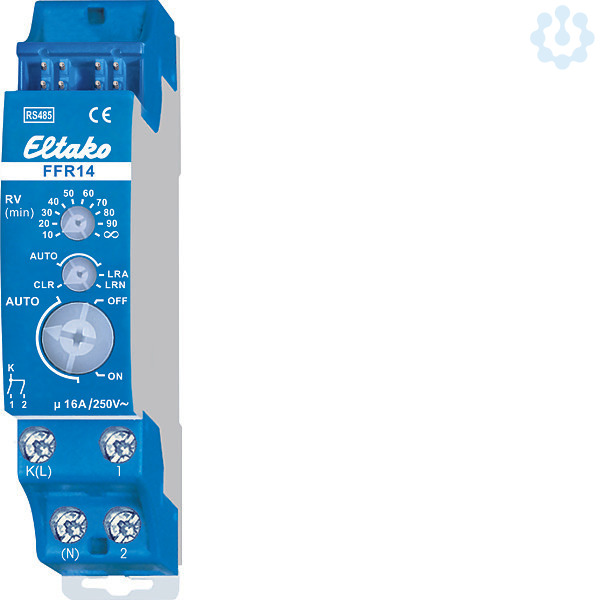

Feldfreischalter 2 Kanäle RS485-Bus

Feldfreischalter mit 2 Kanälen, 1+1 Schließer potenzialfrei 16A/250V AC, Glühlampen 2000W. Bidirektional. Stand-by-Verlust nur 0,1 Watt. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Der Feldfreischalter FFR14 unterbricht die Stromversorgung von 1 oder 2 Stromkreisen und verhindert damit störende elektromagnetische Felder. Nur wenn zur Leistungserhöhung ein Schütz nachgeschaltet wird, darf N nicht angeschlossen werden. Sind die 2 Relais des FFR14 eingeschaltet, werden 0,6 Watt benötigt. Beim Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Maximalstrom als Summe über beide Kontakte 16A bei 230V. Dieser Feldfreischalter wird in dem Stromkreisverteiler dem 16A-Leitungsschutzschalter nachgeschaltet, welcher bis zu zwei Stromkreise des freizuschaltenden Raumes absichert. Z.B. einen Stromkreis für die Beleuchtung und einen Stromkreis für die Steckdosen. Das Zu- und Abschalten der Stromkreise erfolgt manuell mit einem oder mehreren stationären Funktastern oder Funk-Handsendern. Dem Kontakt L-2 kann eine Ausschaltverzögerung zwischen 10 und 90 Minuten hinterlegt werden. Wird eine Funktasterwippe mit zentral ein des Feldfreischalters und mit ein der Beleuchtung belegt, wird die Feldfreischaltung automatisch bei dem Einschalten der Beleuchtung aufgehoben. Wird eine Funktasterwippe, z.B. für die Nachttischlampe, mit aus für die Lampe und mit zentral aus des Feldfreischalters belegt, wird die Feldfreischaltung automatisch bei dem Ausschalten der Nachttischlampe aktiviert. 10 Einlernpositionen des FFR14 plus der Ausschaltverzögerung ermöglichen eine individuelle Gestaltung der Feldfreischaltung. Die LED unter dem oberen Drehschalter begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Steuerbefehle durch kurzes Aufblinken an.
