Gateway für ESB61ZK

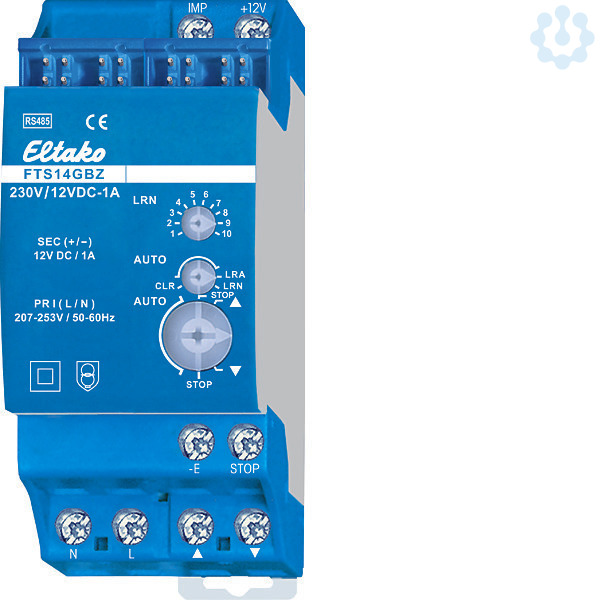

Gateway zur Zentralsteuerung mit Kleinspannung der Stromstoßschalter für Beschattungselemente und Rollladen ESB61ZK. Stand-by-Verlust nur 0,2 Watt. Verwendbar als Einzelgerät oder Betrieb in Verbindung mit FTS14KS bzw. FAM14. Dann Querverdrahtung Bus mit Steckbrücke. Versorgungsspannung 230V an den Klemmen N und L. An den Klemmen IMP und +12V können bis zu 100 Stück ESB61ZK angeschlossen werden. Als Einzelgerät haben die Drehschalter keine Funktion und die Steuerung erfolgt mit 8..230V UC an den galvanisch getrennten Anschlüssen Pfeil nach oben (auf), Pfeil nach unten (ab), STOP und der gemeinsamen Klemme -E. Bei Betrieb mit FTS14KS bzw. FAM14 wird der obere Drehschalter nur für das Einlernen benötigt. Der mittlere Drehschalter wird für das Einlernen benötigt und steht im Normalbetrieb auf AUTO. Der untere Drehschalter ist für Handbetrieb Pfeil nach oben (auf), Pfeil nach unten (ab), STOP mit Priorität vor Funk-Steuerbefehlen und steht im Normalbetrieb auf AUTO.
