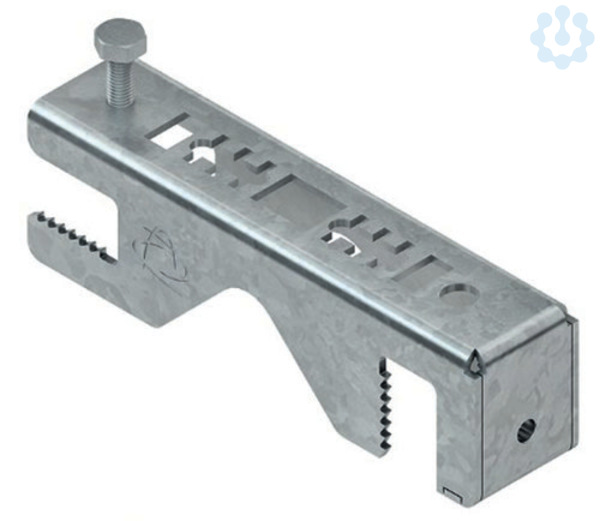

Gitterri.Bef.klemme l=173mm horizontal feuerverzinkt
2034501
GRKHV173S
GRKHV173S
auf Anfrage
je
1 Stück
Wird für Sie bestellt
Verpackungseinheiten
10 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung

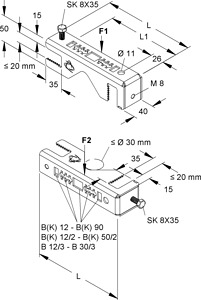

Gitterrinnen-Befestigungsklemme, horizontal/vertikal, zur Befestigung von Gitterrinnen an horizontalen und vertikalen Stahlträgerflanschen, eine wechselseitige Anordnung der Hakenschrauben gewährleistet eine sichere Befestigung der Gitterrinne an der Gitterrinnen-Befestigungsklemme, eine rechtwinklige Aussparung in den Schenkeln ermöglicht eine Anbringung an runden Stützenprofilen oder eine Montage von Kabelschutzrohren ≤ Ø 30 mm, bei horizontaler Montage kann eine zusätzliche Abhängung mittels Gewindestab M 10/... an der Befestigungsklemmenspitze durch eine Lochung Ø 11 mm erfolgen, stirnseitig kann überdies eine Schraubabstandsschelle SASS 30 befestigt werden, durch Auslässe in der horizontalen Auflagefläche besteht die Möglichkeit zur Montage von bis zu 4 Bügelschellen B(K) 12 - 90 (je nach Größe) in Registerverlegung, einschließlich anteilmäßigen Befestigungszubehör. Verwendung für Gitterrinnen : GR... GRS... GRL... GRCI... MTC...100 - ... MTCG ... Abmessungen (ca. Maße) Gesamtlänge L : 173 mm Auflagelänge L1 : 148 mm Stahlträgerflanschstärke : ≤ 20 mm Tragfähigkeit F1 horizontal bei L 1/2 : 0,6 kN Tragfähigkeit F2 vertikal bei L 1/2 : 0,9 kN Schraubenanzugsmoment : 4 Nm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Merkmale
Marke | Niedax |
Hersteller Type | GRKHV173S |
EAN | 4013339166381 |
Fegime | 2034501 |
Artikelklasse | Befestigungsklammer |
Anschlussart/-bauteil | Gewinde |
Befestigungsart | schrauben |
Geeignet für Flanschstärke | 0...20 mm |
Scharnier justierbar | Nein |
Scharnierend | Nein |
Werkstoff | Stahl |
Rohr-/Kabeldurchmesser | 0...30 mm |
eClass 10.1 | 27400502 |
UNSPSC V24 | 39131705 |
Gewindemaß (metrisch) | 8 |
Oberflächenschutz | bandverzinkt |
Werkstoffgüte | sonstige |
Zolltarifnummer | 73089059 |
RoHS-konform | NOT_RELEVANT |
