Gitterrinnen-Befestigungsklemme, horizontal-vertikal, Länge 173 mm, Stahl, bandverzinkt DIN EN 10346, inkl. Zubehör
2034501
GRKHV173S
GRKHV173S
auf Anfrage
je 1 Stück
Bestellware
Verpackungseinheiten
| 10 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung

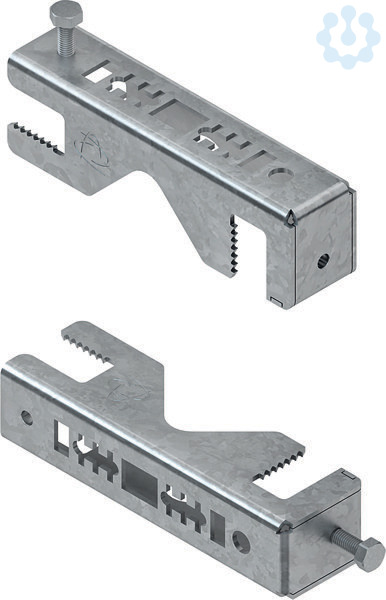

Gitterrinnen-Befestigungsklemme, horizontal/vertikal, zur Befestigung von Gitterrinnen an horizontalen und vertikalen Stahlträgerflanschen, eine wechselseitige Anordnung der Hakenschrauben gewährleistet eine sichere Befestigung der Gitterrinne an der Gitterrinnen-Befestigungsklemme, eine rechtwinklige Aussparung in den Schenkeln ermöglicht eine Anbringung an runden Stützenprofilen oder eine Montage von Kabelschutzrohren ≤ Ø 30 mm, bei horizontaler Montage kann eine zusätzliche Abhängung mittels Gewindestab M 10/... an der Befestigungsklemmenspitze durch eine Lochung Ø 11 mm erfolgen, stirnseitig kann überdies eine Schraubabstandsschelle SASS 30 befestigt werden, durch Auslässe in der horizontalen Auflagefläche besteht die Möglichkeit zur Montage von bis zu 4 Bügelschellen B(K) 12 - 90 (je nach Größe) in Registerverlegung, einschließlich anteilmäßigen Befestigungszubehör. Verwendung für Gitterrinnen : GR... GRS... GRL... GRCI... MTC...100 - ... MTCG ... Abmessungen (ca. Maße) Gesamtlänge L : 173 mm Auflagelänge L1 : 148 mm Stahlträgerflanschstärke : ≤ 20 mm Tragfähigkeit F1 horizontal bei L 1/2 : 0,6 kN Tragfähigkeit F2 vertikal bei L 1/2 : 0,9 kN Schraubenanzugsmoment : 4 Nm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Merkmale
| Werkstoffgüte | sonstige |
| Befestigungsart | schrauben |
| Anschlussart/-bauteil | Gewinde |
| Gewindemaß (metrisch) | 8 |
| Geeignet für Flanschstärke | 0,00 - 20,00 mm |
| Rohr-/Kabeldurchmesser | 0 - 30 mm |
| Scharnierend | Nein |
| Scharnier justierbar | Nein |
| Werkstoff | Stahl |
| Oberflächenschutz | bandverzinkt |
Gefahrstoffe
| RoHS anwendbar | Ja |
Import/Export
| Statistische Warennummer |
Konstruktionen und Konstruktionsteile, ausschließlich oder hauptsächlich aus Eisen- oder Stahlblech, anderweit weder genannt noch inbegriffen
73089059 |
Sonstiges
| Fegime | 2034501 |
| Herstellerbezeichnung | GRKHV173S |
