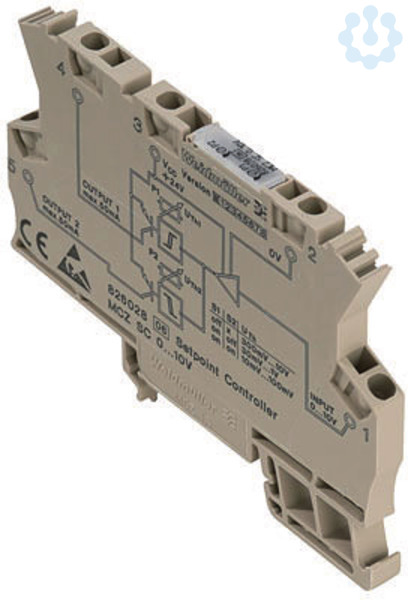

Weidmüller Grenzwertgeber MCZ SC 0-10V, 24 V DC, Eingang 0-10 V, 2 x PNP-Transistorausgang, 6 mm
Verpackungseinheiten
| 10 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
Weidmüller Grenzwertgeber MCZ SC 0-10V, 24 V DC, 2 x Transistorausgang
Der Weidmüller Grenzwertgeber MCZ SC 0-10V dient zur Überwachung analoger 0-10-V-Normsignale in industriellen Steuerungs-, Mess- und Automatisierungsanlagen. Das kompakte Signalüberwachungsmodul verfügt über zwei PNP-Transistor-Schaltausgänge zur separaten Überwachung einer oberen und einer unteren Grenzwertschwelle.
Die Schaltschwellen werden über Potentiometer eingestellt. Über integrierte DIP-Schalter lassen sich unterschiedliche Eingangsbereiche auswählen. Dadurch kann das Gerät neben dem nominalen 0-10-V-Signal auch für kleinere Signalbereiche eingesetzt und an die jeweilige Mess- oder Steuerungsaufgabe angepasst werden.
Technische Eigenschaften
- Grenzwertgeber zur Überwachung analoger 0-10-V-Normsignale
- Typ: MCZ SC 0-10V
- Versorgungsspannung: 24 V DC ±20 %
- Zwei getrennte PNP-Transistor-Schaltausgänge
- Überwachung einer oberen und einer unteren Grenzwertschwelle
- Grenzwert-Einstellung über Potentiometer
- Eingangsbereiche über DIP-Schalter auswählbar
- Ausführung im schmalen Reihenklemmenformat
- Montage auf TS35-Tragschiene
- Schutzart: IP20
- Galvanische Trennung zwischen Eingang, Ausgang und Versorgung
Signal- und Schalttechnik
| Signaleingang | 0 bis 10 V |
|---|---|
| Ausgang | 2 x PNP-Transistor-Schaltausgang |
| Ausgangsanzahl | 2 |
| Schaltstrom | Bis zu 50 mA je Kanal |
| Wählbare Eingangsbereiche | 300 mV bis 10 V, 30 mV bis 1 V, 10 mV bis 100 mV |
| Schalthysterese | 1 % vom Endwert |
| Sprungantwortzeit | < 250 µs |
Versorgung und Anschluss
| Versorgungsspannung | 24 V DC ±20 % |
|---|---|
| Stromaufnahme | 15 mA |
| Nennleistungsaufnahme | 1,5 VA |
| Anschlussart | TOP-Anschluss, Schraubanschluss |
| Klemmbereich | 0,5 bis 1,5 mm² |
Mechanische Daten und Umgebungsbedingungen
| Montageart | TS35-Tragschienenmontage |
|---|---|
| Breite | 6 mm |
| Länge | 91 mm |
| Tiefe | 63,2 mm |
| Schutzart | IP20 |
| Betriebstemperatur | -40 °C bis +60 °C |
| Relative Feuchtigkeit | 0 bis 95 %, nicht kondensierend |
| Nettogewicht | 29,6 g |
Anwendungsbereiche
Der Grenzwertgeber eignet sich für die Grenzwertüberwachung analoger Sensorsignale und Prozesswerte, beispielsweise in Maschinensteuerungen, industriellen Schaltanlagen, Gebäudeautomatisierung, Prozessüberwachungssystemen sowie in der Mess- und Regeltechnik.
Durch die schmale Baubreite von 6 mm lässt sich das Modul platzsparend auf der Tragschiene in Schaltschränken und Unterverteilungen installieren. Die zwei Transistorausgänge ermöglichen die direkte Weitergabe von Grenzwertmeldungen an SPS-Eingänge, Steuerungen oder nachgeschaltete Signalverarbeitungskomponenten.
Artikelinformationen
| Hersteller | Weidmüller |
|---|---|
| Herstellernummer | 8260280000 |
| Typ | MCZ SC 0-10V |
| EAN | 4008190985417 |
| Verpackungseinheit | 10 Stück |
| Schutzart | IP20 |
Der Weidmüller MCZ SC 0-10V ist für Elektrofachbetriebe, Elektro-Großhändler, Schaltschrankbauer und industrielle Anwender bestimmt. Die Installation, Parametrierung und Inbetriebnahme darf ausschließlich durch qualifiziertes Fachpersonal unter Beachtung der gültigen technischen Vorschriften und Herstellerangaben erfolgen.
Merkmale
| Art der Spannungsversorgung | aktiv |
| Bemessungsversorgungsspannung AC | 0,00 V |
| Bemessungsbetriebsfrequenz | 40 - 60 Hz |
| Bemessungsversorgungsspannung DC | 24 V |
| Anzahl der Eingangsbereiche -60 mV ... +60 mV | 0 |
| Anzahl der Eingangsbereiche -100 mV ... +100 mV | 0 |
| Anzahl der Eingangsbereiche -300 mV ... +300 mV | 0 |
| Anzahl der Eingangsbereiche -500 mV ... +500 mV | 0 |
| Anzahl der Eingangsbereiche -1 V ... +1 V | 0 |
| Anzahl der Eingangsbereiche -2 V ... +2 V | 0 |
| Anzahl der Eingangsbereiche -2,5 V ... +2,5 V | 0 |
| Anzahl der Eingangsbereiche -5 V ... +5 V | 0 |
| Anzahl der Eingangsbereiche -10 V ... +10 V | 0 |
| Anzahl der Eingangsbereiche -20 V ... +20 V | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 60 mV | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 100 mV | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 200 mV | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 300 mV | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 500 mV | 0 |
| Anzahl der Eingangsbereiche 0 V ... 1 V | 0 |
| Anzahl der Eingangsbereiche 0 V ... 2 V | 0 |
| Anzahl der Eingangsbereiche 0 V ... 2,5 V | 0 |
| Anzahl der Eingangsbereiche 0 V ... 5 V | 0 |
| Anzahl der Eingangsbereiche 0 V ... 10 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 20 V | 0 |
| Anzahl der Eingangsbereiche 0 V ... 24 V | 0 |
| Anzahl der Eingangsbereiche 0 V ... 30 V | 0 |
| Anzahl der Eingangsbereiche 1 V ... 5 V | 0 |
| Anzahl der Eingangsbereiche 2 V ... 10 V | 0 |
| Anzahl der Eingangsbereiche +5 V ... -5 V | 0 |
| Anzahl der Eingangsbereiche +10 V ... -10 V | 0 |
| Anzahl der Eingangsbereiche 5 V ... 0 V | 0 |
| Anzahl der Eingangsbereiche 5 V ... 1 V | 0 |
| Anzahl der Eingangsbereiche 10 V ... 0 V | 0 |
| Anzahl der Eingangsbereiche 10 V ... 2 V | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 5 mA | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 10 mA | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 20 mA | 0 |
| Anzahl der Eingangsbereiche 4 mA ... 20 mA | 0 |
| Anzahl der Eingangsbereiche -5 mA ... +5 mA | 0 |
| Anzahl der Eingangsbereiche -10 mA ... +10 mA | 0 |
| Anzahl der Eingangsbereiche -20 mA ... +20 mA | 0 |
| Anzahl der Eingangsbereiche 20 mA ... 0 mA | 0 |
| Anzahl der Eingangsbereiche 20 mA ... 4 mA | 0 |
| Anzahl der Grenzwerte | 1 |
| Schaltspannung | 250 V |
| Schaltstrom | 2 A |
| Anzahl der Ausgangskreise Relais Schließer | 1 |
| Anzahl der Ausgangskreise Relais Wechsler | 1 |
| Anzahl der Ausgangskreise Transistor potentialfrei | 2 |
| Anzahl der Ausgangsbereiche 0 mA ... 20 mA | 0 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA | 0 |
| Störmeldeausgang | Nein |
| Eigensicher nach EN 60947-5-6 NAMUR | Nein |
| Galvanische Trennung zwischen den Eingängen | Nein |
| Galvanische Trennung zwischen Eingang und Ausgang | Ja |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen | Nein |
| SIL nach IEC 61508 | ohne |
| Höhe | 15 mm |
| Breite | 6 mm |
| Tiefe | 63,2 mm |
| Eingangsspannungs-Toleranz | 5 % |
| Leistungsaufnahme | 1,50 W |
| Bürde | 250 Ohm |
| Betriebstemperatur | 60 °C |
| Gerätebauform | Feldgerät |
| Montageart | Schnappbefestigung Tragschiene |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | 1 |
Gefahrstoffe
| RoHS anwendbar | Ja |
Import/Export
| Statistische Warennummer |
Geräte zum Schützen von elektrischen Stromkreisen, für eine Spannung von 1000V oder weniger und für eine Stromstärke von 16A oder weniger (ausg. Sicherungen und Leistungsschalter)
85363010 |
Sonstiges
| Fegime | 2668918 |
| Herstellerartikelnummer | 8260280000 |
| Herstellerbezeichnung | MCZSC0-10V |
