Abbildung ähnlich

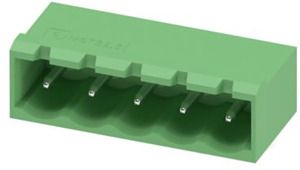

Grundgehäuse 5pol. COMBICON 2,5qmm 5,08mm Raster
2688911
MSTBA2,5/5-G-5,08
1757271
auf Anfrage
je 100 Stück
Bestellware
Verpackungseinheiten
| 250 Stück | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
Leiterplatten-Grundleiste, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Kontaktoberfläche: Zinn, Kontaktart: Stift, Anzahl der Potenziale: 5, Anzahl der Reihen: 1, Polzahl: 5, Anzahl der Anschlüsse: 5, Artikelfamilie: MSTBA 2,5/..-G, Rastermaß: 5,08 mm, Montage: Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,23 mm, Anzahl der Lötpins pro Potenzial: 1, Stecksystem: COMBICON MSTB 2,5, Ausrichtung Steckgesicht: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton
Merkmale
| Steckverbinderausführung | fester Steckverbinder |
| Kontaktausführung | Stift |
| Polzahl | 5 |
| Anzahl der Steckkontaktreihen | 1 |
| Rastermaß der Kontakte | 5,08 mm |
| Rastermaß der Anschlüsse | 5,08 mm |
| Bemessungsstrom In | 12 A |
| Bemessungsspannung | 320 V |
| Bemessungsstoßspannung | 4 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Ausführung des elektrischen Anschlusses | sonstige |
| Durchmesser Anschlusspin | 1,40 mm |
| Länge des Pins | 3,23 mm |
| Werkstoff des Isolierkörpers | sonstige |
| Gehäusefarbe | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Betriebstemperatur | -40 - 100 °C |
| Befestigungsart | sonstige |
| Art der Banderolierung | Karton (für SMD) |
Gefahrstoffe
| RoHS anwendbar | Ja |
Import/Export
| Statistische Warennummer |
Steckvorrichtungen für gedruckte Schaltungen, für eine Spannung von 1000V oder weniger
85366930 |
Sonstiges
| Fegime | 2688911 |
| Herstellerartikelnummer | 1757271 |
| Herstellerbezeichnung | MSTBA2,5/5-G-5,08 |
Angaben zur Marke
Phoenix Contact
