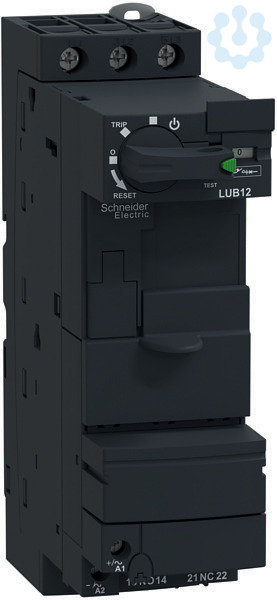

Artikelbild
Abbildung ähnlich
Schneider Electric

Grundgerät, TeSys U, 12A, mit Schraubklemmen

3971154 LUB12 LUB12
auf Anfrage
je 1 Stück
Bestellware

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Grundgeräte TeSys U. Grundgerät, TeSys U, 12A, ohne Klemmen. Bemessungsleistung 0,1-5,5 kW, Drehrichtungen 1, MTZ 13, Steuerspannung –. Universelle Grundgeräte mit vorverdrahteter Schalt- und Schutzkombination, serienmäßig bis 12 / 32 A und mit 2 Hilfskontakten (1 S + 1 Ö). Baubreite bis 15 kW nur 45 mm (Direkt- und Wendestarter), vollständige Koordination nach IEC 947-6-2 (verschweißfrei). TeSys U ist ein kompletter Motorabgang, der die Funktionen von Motorschutzschalter und Schütz beinhaltet. Mit lediglich zwei Grundgeräten deckt man den Leistungsbereich von 0,1-15 kW ab. Der Clou Die Steuerspannung und der Strombereich müssen erst in letzter Sekunde durch eine steckbare Steuereinheit bestimmt werden.

Merkmale

Marke Schneider Electric
Hersteller Type LUB12
Herstellerartikelnummer LUB12
EAN 3389110362770
Artikelklasse Motorstarter/Motorstarterkombination
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Art des Motorstarters Direktstarter (DOL)
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V 10000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V 4000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V 50000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V 50000 A
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig 3 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 5.5 kW
Bemessungsbetriebsstrom Ie 12 A
Bemessungsbetriebsstrom bei AC-3, 400 V 12 A
Bemessungsleistung, 460 V, 60 Hz, 3-phasig 5.5 kW
Bemessungsleistung, 575 V, 60 Hz, 3-phasig 5.5 kW
Mit Kurzschlussauslöser Ja
Spannungsart zur Betätigung AC/DC
Umgebungstemperatur, Obergrenze ohne Einschränkungen 70 °C
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Befehlsstellen 3
Anzahl der Leuchtmelder 0
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Breite 45 mm
Externer Reset möglich Nein
Geeignet für NOT-AUS Nein
Höhe 154 mm
Mit Sicherung Nein
Mit Trafo Nein
Schutzart (IP) IP20
Tiefe 126 mm
Tragschienenmontage möglich Ja
Zuordnungsart nach IEC 60947-4-3 Klasse 2
Unterstützt Protokoll für AS-Interface Safety at Work Nein
Unterstützt Protokoll für ASI Nein
Unterstützt Protokoll für CAN Nein
Unterstützt Protokoll für Data-Highway Nein
Unterstützt Protokoll für DeviceNet Nein
Unterstützt Protokoll für DeviceNet Safety Nein
Unterstützt Protokoll für EtherNet/IP Nein
Unterstützt Protokoll für Foundation Fieldbus Nein
Unterstützt Protokoll für INTERBUS Nein
Unterstützt Protokoll für INTERBUS-Safety Nein
Unterstützt Protokoll für LON Nein
Unterstützt Protokoll für MODBUS Nein
Unterstützt Protokoll für PROFIBUS Nein
Unterstützt Protokoll für PROFINET CBA Nein
Unterstützt Protokoll für PROFINET IO Nein
Unterstützt Protokoll für PROFIsafe Nein
Unterstützt Protokoll für SERCOS Nein
Unterstützt Protokoll für SUCONET Nein
Unterstützt Protokoll für SafetyBUS p Nein
Unterstützt Protokoll für TCP/IP Nein
Unterstützt Protokoll für sonstige Bussysteme Nein
eClass 10.1 27370907
UNSPSC V24 39121521
Bemessungssteuerspeisespannung AC 50 Hz 24...240
Bemessungssteuerspeisespannung AC 60 Hz 24...240
Bemessungssteuerspeisespannung DC 24...220
eClass 11.0 27370907
eClass 9.0 27370907
Zolltarifnummer 85365080
RoHS-konform CONFORM
