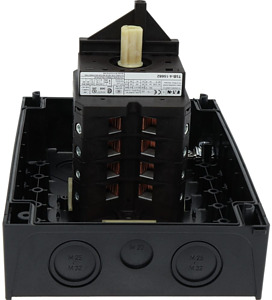

Artikelbild
Abbildung ähnlich
Moeller Eaton

Hauptschalter, T5B, 63 A, Aufbau, 4 Baueinheit(en), 6-polig, 1 S, 1 Ö, NOT-AUS-Funktion, roter Drehgriff, gelber Sperrkranz

2710329 T5B-4-15682/I4/SVB 207246
auf Anfrage
je 1 Stück
Bestellware

Verpackungseinheiten

1 Stück Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T5B, Stopp-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, 6-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: IP65, Bauform: Oberflächenmontage, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, 4 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

Merkmale

Ausführung als Hauptschalter Ja
Ausführung als Wartungs-/Reparaturschalter Ja
Ausführung als Sicherheitsschalter Nein
Ausführung als NOT-AUS-Einrichtung Ja
Ausführung als Wendeschalter Nein
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 63 A
Bemessungsdauerstrom bei AC-23, 400 V 63,00 A
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Bemessungsbetriebsleistung bei AC-3, 400 V 22,00 kW
Bemessungskurzzeitstromfestigkeit Icw 1,30 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 30 kW
Schaltleistung bei 400 V 30,000 kW
Bedingter Bemessungskurzschlussstrom Iq 2 kA
Polzahl 6
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional Nein
Motorantrieb integriert Nein
Spannungsauslöser optional Nein
Gerätebauart Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung Ja
Geeignet für Frontbefestigung 4-Loch Nein
Geeignet für Frontbefestigung Zentral Nein
Geeignet für Verteilereinbau Nein
Geeignet für Zwischenbau Nein
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Türkupplungsdrehantrieb
Verriegelbar Ja
Anschlussart Hauptstromkreis Schraubanschluss
Schutzart (IP), frontseitig IP65
Schutzart (NEMA) 12
Mit vormontierter Verkabelung Nein
Breite 160 mm
Höhe 204 mm
Tiefe 240 mm

Gefahrstoffe

RoHS anwendbar Ja

Import/Export

Statistische Warennummer Elektrische Schalter für eine Spannung von mehr als 60V bis weniger als 1000V, anderweit weder genannt noch inbegriffen
85365080

Sonstiges

Fegime 2710329
Herstellerartikelnummer 207246
Herstellerbezeichnung T5B-4-15682/I4/SVB
